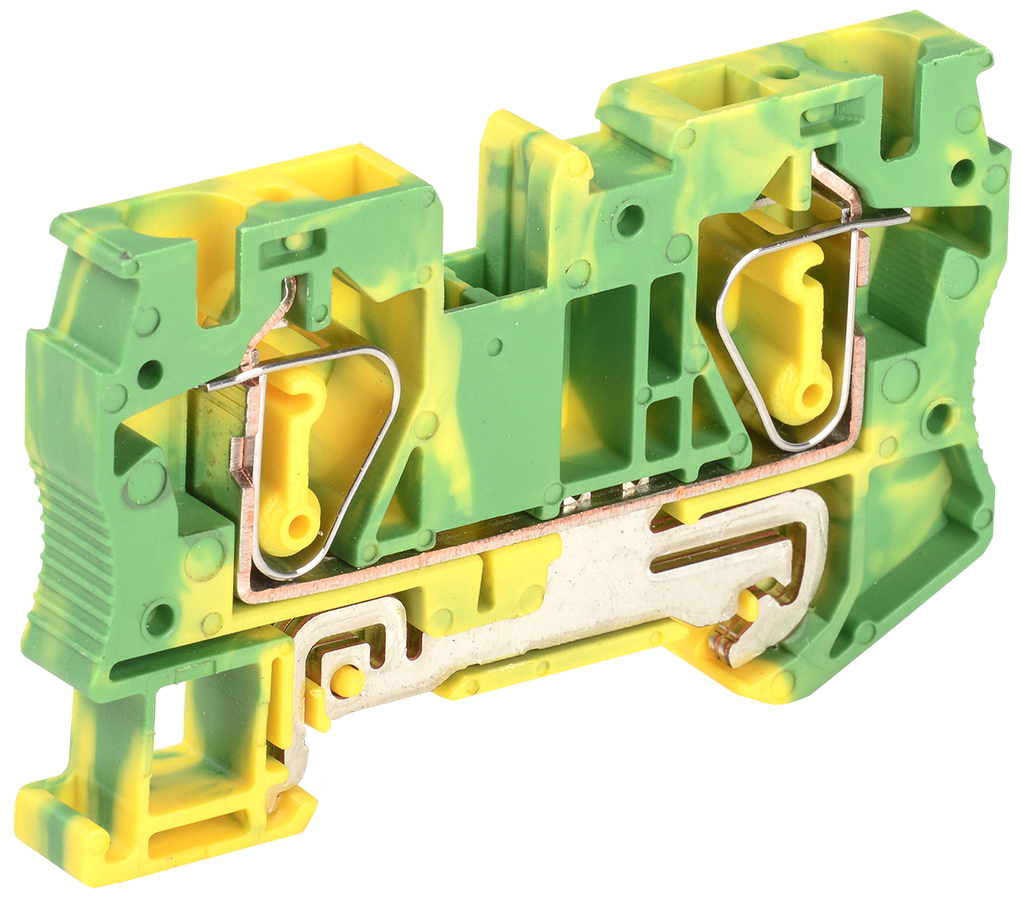

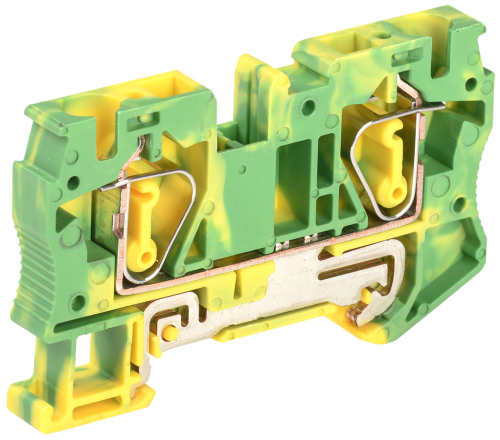

IEK Клемма пружинная КПИ 2в-6-PEN
Пружинные клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов. Применяются для крепления фазных, нулевых и защитных проводников. Использование пружинной системы зажима позволяет сделать процесс подключения проводников максимально простым и быстрым. Устанавливаются на DIN-рейку.
Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
Изоляционный корпус выполнен из эластичного и ударопрочного огнестойкого полиамида, обладающего превосходной стойкостью к воздействию агрессивных сред и температуры.
Широкий набор дополнительных принадлежностей: заглушки, маркировочные пластины, перемычки.
Пружинный зажим обеспечивает надежное газонепроницаемое соединение, улучшенную вибростойкость и герметичность.
Технические характеристики
|
Сечение одножильного жёсткого провода: |
0,5…10 мм² |
|
Сечение многожильного гибкого провода: |
0,5…6 мм² |
|
Номин раб напряжение: |
800 В |
|
Тип электрич соединения: |
Соединение с пружинным зажимом |
|
Тип электрич соединения 2: |
Соединение с пружинным зажимом |
|
Место соединения: |
Сбоку (поперечное) |
|
Количество полюсов: |
1 |
|
Количество зажимных клемм на 1 полюс: |
2 |
|
Тип монтажа: |
DIN-рейка (стандарт) 35 мм |
|
Рабочая температура: |
-40...+85 °C |
|
Класс негорючести изоляц материала UL94: |
V0 |
|
Ширина или размер ячейки: |
8.2 мм |
|
Длина: |
69,7 мм |
|
Цвет: |
Желто-зеленый |
|
Номин раб напряжение переменного тока Ue: |
≤ 800 В |
|
Номин раб напряжение постоянного тока Ue: |
≤ 800 В |
|
Номин частота: |
50 Гц |
|
Номин напряжение изоляции Ui: |
6000 В |
|
Материал корпуса: |
Полиамид |
|
Климатическое исполнение: |
УХЛ3 |
|
Модель или исполнение: |
Заземляющая PEN |
|
Номин импульсное выдерживаемое напряжение: |
6 кВ |
Эксплуатационные параметры
|
Срок службы, Лет: |
15 |
|
Гарантийный срок, Лет: |
1 |
