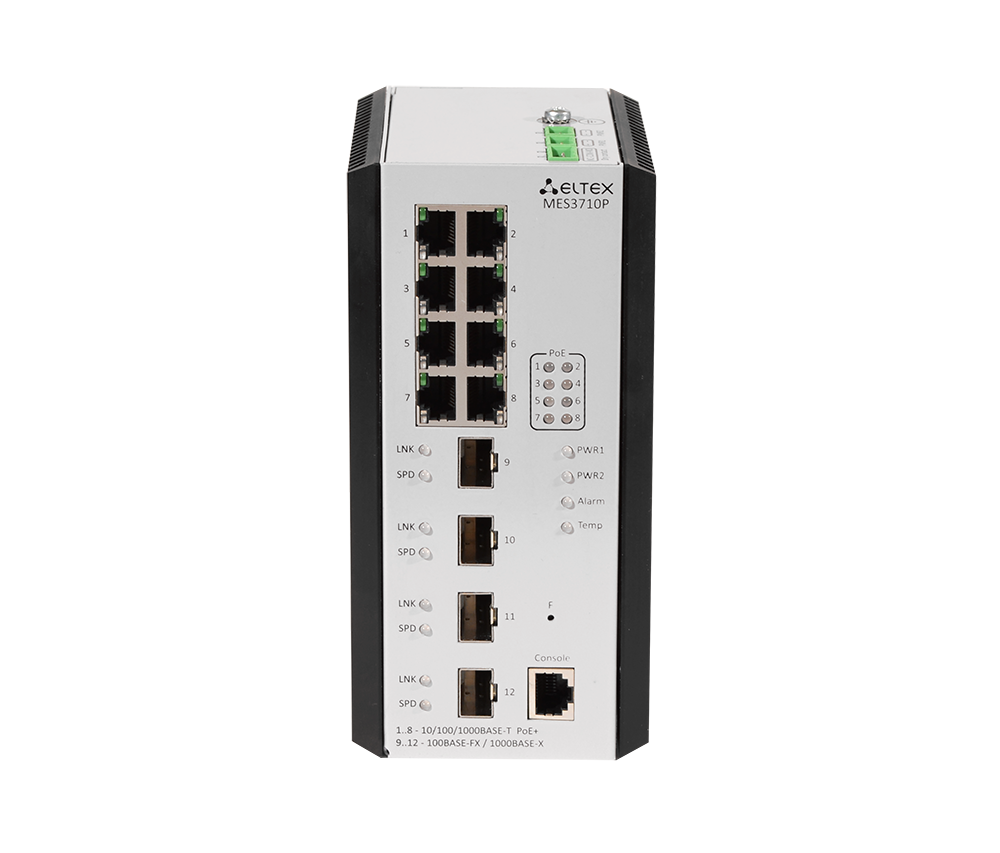

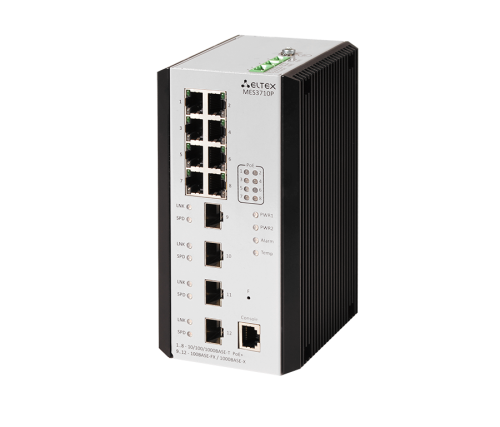

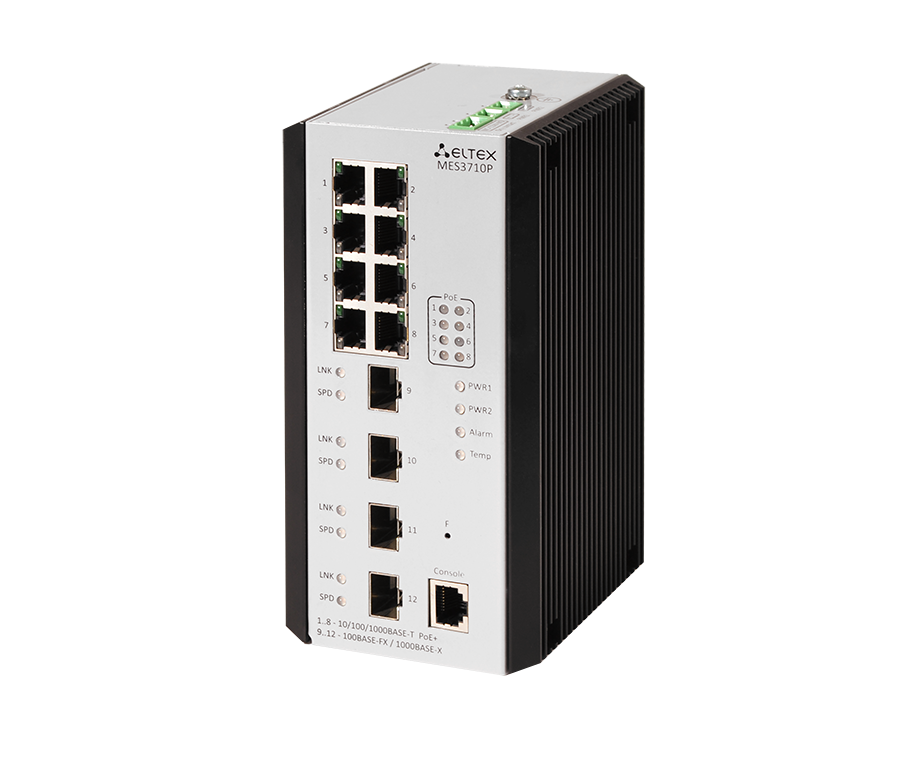

Eltex Ethernet-коммутатор MES3710P, 8 портов 10/100/1000BASE-T (PoE/PoE+), 4 порта 100BASE-FX/1000BASE-X (SFP, L3, 48 (4

Ключевые преимущества:

• Пропускная способность до 24 Гбит/c
• Неблокируемая коммутационная матрица
• Пассивное охлаждение
• Расширенные функции L2
• Коммутатор L3
• Поддержка Multicast (IGMP Snooping, MVR)
• Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)
• Пассивное охлаждение

Промышленные коммутаторы MES3710P предназначены для организации защищенных отказоустойчивых сетей передачи данных на объектах, где необходимо выполнение требований по обеспечению устойчивости к воздействиям различного вида: температурным, механическим, вибрации и др. Данные коммутаторы имеют в своем составе гигабитные порты 10/100/1000BASE-T с поддержкой PoE/PoE+, а также порты 100BASE-FX/1000BASE-X (SFP).

Технические характеристики

Интерфейсы

• 10/100/1000BASE-T PoE/PoE+ (RJ-45) - 8
• 1000BASE-X/100BASE-FX (SFP) - 4
• Консольный порт RS-232 (RJ-45) – 1

Производительность

• Пропускная способность - 24 Гбит/с
• Производительность на пакетах длиной 64 байта¹ - 17,8 MPPS
• Объем буферной памяти - 2 Mбайт
• Объем ОЗУ (DDR3) - 512 Mбайт
• Объем ПЗУ (SPI Flash) - 64 Mбайт
• Таблица MAC-адресов - 32768
• Количество ARP-записей - 1000
• Таблица VLAN - 4094
• Количество L2 Multicast-групп (IGMP Snooping) - 4094
• Количество L3 Multicast-групп (IGMP proxy) - 2048
• Количество правил SQinQ - 768 (ingress)/1024 (egress)
• Количество правил MAC ACL - 766
• Количество правил IPv4/IPv6 ACL - 640/320
• Количество маршрутов L3 IPv4 Unicast - 1958
• Количество маршрутов L3 IPv6 Unicast - 22
• Количество VRRP-маршрутизаторов - 32
• Количество L3-интерфейсов - 8 VLAN, до 5 IPv4-адресов в каждом VLAN, до 22 IPv6 GUA суммарно для всех VLAN
• Link Aggregation Groups (LAG) - 24 группы, до 8 портов в одном LAG
• Качество обслуживания QoS - 8 выходных очередей на порт
• Размер Jumbo-фрейма - максимальный размер пакетов 12 288 байт

Функции интерфейсов

• Защита от блокировки очереди (HOL)
• Поддержка Auto MDI/MDIX
• Поддержка сверхдлинных кадров (Jumbo Frames)
• Управление потоком (IEEE 802.3X)
• Зеркалирование портов (SPAN, RSPAN)

Функции при работе с МAC-адресами

• Независимый режим обучения в каждой VLAN
• Поддержка многоадресной рассылки (MAC Multicast Support)
• Регулируемое время хранения MAC-адресов
• Статические записи MAC (Static MAC Entries)
• Отслеживание событий MAC change на портах
• Логирование событий MAC Flapping

Поддержка VLAN

• Поддержка Voice VLAN
• Поддержка 802.1Q
• Поддержка Q-in-Q
• Поддержка Selective Q-in-Q
• Поддержка GVRP
• Поддержка MAC-based VLAN
• Поддержка Protocol-based VLAN

Функции L2 Multicast

• Поддержка профилей Multicast
• Поддержка статических Mullticast-групп
• Поддержка IGMP Snooping v1,2,3
• Поддержка IGMP snooping Fast Leave
• Поддержка функции IGMP proxy-report
• Поддержка авторизации IGMP через RADIUS
• Поддержка IGMP Querier
• Поддержка MVR

Функции L2

• Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
• Поддержка RSTP (Rapid Spaning Tree Protocol, IEEE 802.1w)
• Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
• Поддержка STP Root Guard
• Поддержка STP Loop Guard
• Поддержка STP BPDU Guard
• Поддержка BPDU Filtering
• Поддержка Spanning Tree Fast Link option
• Поддержка Loopback Detection (LBD)
• Изоляция портов
• Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
• Поддержка Layer 2 Protocol Tunneling (L2PT)
• Поддержка ERPS (G.8032v2)

Функции L3 Multicast

• IGMP proxy (RFC 4605)
• IGMP proxy fast-leave

Функции L3

• Поддержка статических IPv4-, IPv6-маршрутов
• Поддержка протоколов динамической маршрутизации RIPv1/2, OSPFv2/3
• Поддержка протокола VRRP

Функции Link Aggregation

• Создание групп LAG
• Объединение каналов с использованием LACP
• Поддержка LAG Balancing Algorithm

Поддержка IPv6

• Функциональность IPv6 Host
• Совместное использование IPv4, IPv6

Сервисные функции

• Виртуальное тестирование кабеля (VCT)
• Диагностика оптического трансивера

Функции обеспечения безопасности

• DHCP Snooping
• Опция 82 протокола DHCP
• Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
• Проверка подлинности по портам на основе IEEE 802.1x
• Guest VLAN
• Система предотвращения DoS-атак
• Сегментация трафика
• Фильтрация DHCP-клиентов
• Предотвращение атак BPDU
• PPPoE Intermediate agent
• IP Source Guard
• Dynamic ARP Inspection
• DHCPv6 Snooping
• IPv6 Source Guard
• Поддержка функции IPv6 ND Inspection
• Поддержка функции IPv6 RA Guard

ACL (списки управления доступом)

• L2-L3-L4 ACL (Access Control List)
• IPv6 ACL
• ACL на основе:
• Порта коммутатора
• Приоритета 802.1p
• VLAN ID
• EtherType
• DSCP
• Типа протокола
• Номера порта TCP/UDP
• Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции качества обслуживания (QoS) и ограничения скорости

• Ограничение скорости на портах (shaping)
• Ограничение скорости (policing) согласно sr-TCM и tr-TCM
• Поддержка класса обслуживания IEEE 802.1p
• Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR)
• Настройка приоритета IEEE 802.1p для VLAN управления
• Классификация трафика на основании ACL
• Назначение меток CoS/DSCP на основании ACL
• Назначение меток VLAN на основании ACL
• Перемаркировка DSCP to CoS, CoS to DSCP
• Назначение VLAN на основании ACL

OAM

• 802.3ah Ethernet Link OAM
• 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)

Основные функции управления

• Загрузка и выгрузка конфигурационного файла по TFTP/SFTP
• Автоматическое резервирование (backup) файла конфигурации по TFTP/SFTP
• Протокол SNMP
• Интерфейс командной строки (CLI)
• Web-интерфейс
• Syslog
• SNTP (Simple Network Time Protocol)
• Traceroute
• LLDP (802.1ab) + LLDP MED
• Возможность обработки трафика управления с двумя заголовками 802.1Q
• Поддержка авторизации вводимых команд с помощью сервера TACACS+
• Управление доступом к коммутатору — уровни привилегий для пользователей
• Блокировка интерфейса управления
• Локальная аутентификация
• Фильтрация IP-адресов для SNMP
• Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
• Сервер SSH, сервер Telnet
• Клиент SSH, клиент Telnet
• Поддержка макрокоманд
• Журналирование вводимых команд по протоколу TACACS+
• Автоматическая настройка DHCP
• DHCP Relay (поддержка IРv4)
• DHCP Relay (Option 82)
• Сервер DHCP
• Добавление тега PPPoE Circuit-ID
• Flash File System
• Команды отладки
• Механизм ограничения трафика в сторону CPU
• Шифрование пароля
• Ping (поддержка IPv4/IPv6)
• Поддержка статических маршрутов IPv4/IPv6
• Поддержка нескольких версий файлов конфигурации

Функции мониторинга

• Статистика интерфейсов
• Поддержка мониторинга загрузки CPU по задачам и очередям
• Мониторинг оперативной памяти (RAM)
• Мониторинг температуры
• Мониторинг TCAM

Стандарты MIB/IETF

• RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
• RFC 1212 Concise MIB Definitions
• RFC 1213 MIB II
• RFC 1215 MIB Traps Convention
• RFC 1493, 4188 Bridge MIB
• RFC 1157, 2571-2576 SNMP MIB
• RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
• RFC 2465 IPv6 MIB
• RFC 2737 Entity MIB
• RFC 4293 IPv6 SNMP Mgmt Interface MIB
• Private MIB
• RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
• RFC 2668 802.3 MAU MIB
• RFC 2674, 4363 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC 4022 MIB для TCP
• RFC 4113 MIB для UDP
• RFC 3289 MIB для Diffserv
• RFC 2620 RADIUS Accounting Client MIB
• RFC 768 UDP
• RFC 791 IP
• RFC 792 ICMPv4
• RFC 2463, 4443 ICMPv6
• RFC 793 TCP
• RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IРv6
• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC 2571, RFC 2572, RFC 2573, RFC 2574 SNMP
• RFC 826 ARP
• RFC 854 Telnet
• МЭК 61850

Физические характеристики и условия окружающей среды

• Напряжение питания:
• с включенной функцией PoE: 48–57 В DC
• с отключенной функцией PoE: 18–57 В DC
• Максимальная потребляемая мощность (с учетом нагрузки PoE) - 275 Вт
• Максимальная потребляемая мощность (без нагрузки PoE) - 20 Вт
• Бюджет мощности PoE - 240 Вт (для приложений 802.3at рекомендуемое напряжение питания 54–56 В DC)
• Тепловыделение - 40 Вт
• Аппаратная поддержка Dying Gasp - нет
• Защита от обратной полярности
• Реле сигнализации - один релейный выход аварийной сигнализации: 1 A, 24 В DC
• Рабочая температура окружающей среды - от -40 до +70 °С
• Температура хранения - от -50 до +85 °С
• Влажность - от 5 до 95 % (без конденсации)
• Пассивное охлаждение
• Корпус - металлический, IP30
• Вид размещения - DIN-рейка для настенного монтажа (в дополнительной комплектации)
• Габариты (Ш × В × Г) - 85 × 175 × 115 мм
• Масса - 1,77 кг

Соответствие стандартам

• Безопасность - UL 508
• Электромагнитная совместимость:
• EN 55022 Класс A
• EN 61000-4-2 (ESD) Level 3
• EN 61000-4-3 (RS) Level 3
• EN 61000-4-4 (EFT) Level 3
• EN 61000-4-5 (Surge) Level 3
• EN 61000-4-6 (CS) Level 3
• EN 61000-4-8
• Применение на объектах энергетики:
• IEC 61850-3
• IEEE 1613
• Удар - IEC 60068-2-27
• Свободное падение - IEC 60068-2-32
• Внешние механические воздействия - 0,5–55 Гц, 1g, одиночные удары 3g
