Технические особенности стандарта Cat 3: специализация и ограничения
Частотные ограничения: почему 16 МГц достаточно для голоса?
Главное отличие, которое определяет сферу применения кабеля — это его частотный диапазон. Согласно международному стандарту Cat 3 (ANSI/TIA-568-C.2), полоса пропускания данной категории строго ограничена верхним порогом в 16 МГц.
Это делает кабель идеальным решением класса Voice Grade (голосовой стандарт). Он физически спроектирован для передачи аналоговой линии, сигналов АТС и старых цифровых протоколов 10BASE-T (10 Мбит/с). Использовать его для современных компьютерных сетей — грубая инженерная ошибка.
Инженерная метафора:
Сравнивать отличия Cat 3 от Cat 5e — это как сравнивать надежный внедорожник и гоночный болид.
Для гигабитного интернета (Cat 5e, 100 МГц) нужна идеально ровная трасса. А для телефонии (Cat 3, 16 МГц) достаточно простой и надежной «грунтовки». Пытаться запустить современный скоростной интернет по третьей категории — все равно что разогнать болид на проселочной дороге: пакеты данных просто «вылетят в кювет» из-за помех.
Конструктив: влияние шага скрутки на сигнал
Внешне неэкранированная витая пара (UTP) третьей категории похожа на компьютерный кабель, но внутри имеет критическое различие — шаг скрутки (Twist Rate). В кабелях Cat 3 жилы скручены гораздо реже (меньше витков на метр), чем в категориях 5e или 6.
Редкая парная скрутка обеспечивает достаточную защиту от наводок на низких частотах (голосовой спектр), но ее физически не хватает для гашения высокочастотных шумов. При попытке передать по такой линии быстрый поток данных, возникают критические перекрестные помехи (NEXT), которые обрушивают сеть.
Поэтому мы рекомендуем использовать UTP Cat 3 строго по назначению:
- Для организации магистральных телефонных стояков (экономия бюджета).
- Для подключения аналоговых аппаратов и факсов.
- Для систем сигнализации и управления (СКУД), где не требуется высокая скорость.
Сценарии использования и ассортимент Cat 3: от рабочего места до магистрали
Абонентская разводка: решения малой емкости
Для организации «последней мили» внутри офиса — от настенной розетки до аппарата — оптимально подходит стандартный кабель на 2 пары или 4 пары. Этого достаточно для обеспечения стабильной голосовой связи и работы мини-АТС.
Мы предлагаем удобный формат фасовки — стандартная бухта 305 м (pull box), которая легко транспортируется и разматывается без спутывания. Такая упаковка идеальна, когда выполняется разводка по кабинетам при большом количестве рабочих мест. Надежное подключение телефона или факса с помощью такого кабеля гарантирует отсутствие шумов на линии, характерных для некачественных шнуров.

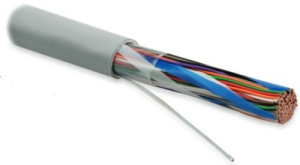

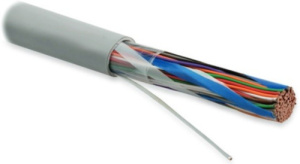

Магистральные линии: многопарные решения
При построении вертикальной архитектуры здания (межэтажная разводка) использовать пучки тонких кабелей нерационально. Эффективное инженерное решение — многопарная витая пара, объединяющая десятки линий под одной оболочкой. Это позволяет существенно сэкономить место в кабельных лотках и упростить маркировку.
В нашем каталоге представлены кабели различной емкости для масштабирования сети:
- Кабель 10 пар и 25 пар — для распределения линий на этаже.
- Кабель 50 пар и 100 пар — для организации нагруженных магистралей.
Такая структура позволяет организовать компактный телефонный стояк и аккуратный кроссовый узел, где каждая пара легко расшивается на плинты типа Krone.
Спец-исполнения: уличная прокладка и пожарная безопасность
Выбор оболочки кабеля напрямую зависит от условий эксплуатации и требований законодательства (ФЗ-123).
- Для социальных объектов: При монтаже в зданиях с массовым пребыванием людей (например, кабель для школы, больницы или детского сада) обязательно использование исполнения нг(А)-LSLTx. Это малодымный, нетоксичный компаунд, который не выделяет опасных веществ при горении.

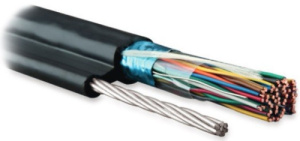

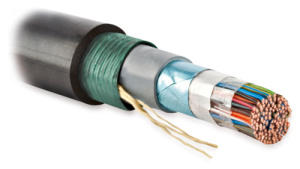

- Для внешних сетей: Если линия выходит за пределы здания, необходима уличная витая пара Cat 3. Она защищена прочной оболочкой PE (светостабилизированный полиэтилен), устойчивой к ультрафиолету и перепадам температур. Для защиты от влаги в таких кабелях часто применяется гидрофоб (водоблокирующий заполнитель), предотвращающий окисление меди.
Качество материалов: почему мы используем только «честную медь»
Проблема CCA в телефонии: скрытые риски экономии
При выборе кабеля велик соблазн сэкономить, купив продукцию из омедненного алюминия (CCA). Визуально она почти не отличается от медной, но физические свойства этих металлов различны. Критические недостатки CCA в телефонии проявляются не на этапе закупки, а в процессе эксплуатации — обычно через 6–12 месяцев.
Алюминий — металл с высокой текучестью («хладотекучесть»). Под давлением контактов он со временем деформируется и проседает. Как только плотность соединения падает, начинается неизбежное окисление контактов (гальваническая пара «алюминий-медь» ускоряет коррозию). Для абонента это выливается в постоянный шум, шорохи и треск в линии, которые невозможно устранить без полной замены кабельной трассы.
Технология монтажа IDC: требования к жиле
В отличие от электрики, где провода скручиваются или прижимаются винтом, в телефонии используется технология IDC (Insulation Displacement Contact — контакт со смещением изоляции). Когда выполняется расшивка кабеля на кроссовое оборудование (например, плинты Krone или 110 кросс), ножи коннектора прорезают изоляцию и врезаются в тело проводника.
Для надежной работы системы необходима чистая медная жила. Благодаря своей природной упругости, медь «пружинит» в ответ на давление ножей плинта. Это создает зону диффузии металлов — так называемый газонепроницаемый контакт. В эту зону не попадает воздух и влага, что гарантирует идеальную слышимость на десятилетия. Алюминий же лишен упругости: он крошится при ударе инструментом или ослабевает со временем, разрушая коммутацию.
Технический справочник: спецификации и стандарты Cat 3
Физические и электрические характеристики
При проектировании сетей связи критически важно учитывать физические параметры кабеля для расчета заполняемости лотков и нагрузок на несущие конструкции. Ниже приведены базовые характеристики для стандартной неэкранированной витой пары (UTP) категории 3.
| Параметр | Значение |
|---|---|
| Диаметр жилы | 0.51 мм (24 AWG) — одножильная медь (Solid) |
| Волновое сопротивление | 100 Ом (±15 Ом) в диапазоне до 16 МГц |
| Радиус изгиба (монтаж) | Не менее 8 внешних диаметров кабеля |
| Радиус изгиба (эксплуатация) | Не менее 4 внешних диаметров кабеля |
| Температура монтажа | От -10°C до +50°C |
| Вес кабеля |
Варьируется от емкости: ~25 кг/км (4 пары) ~250 кг/км (50 пар) ~500 кг/км (100 пар) |
Цветовая кодировка и нормативная база
Вся поставляемая нами продукция проходит строгую сертификацию и соответствует ключевым отраслевым стандартам: международному ISO/IEC 11801, американскому ANSI/TIA-568-C.2 (определяющему требования к категории 3) и российскому ГОСТ Р 54429-2011. Соблюдение этих норм гарантирует совместимость с любым оборудованием связи.
Для правильного монтажа многопарных кабелей применяется стандартная цветовая маркировка витой пары. Она базируется на комбинации основных (групповых) и вспомогательных цветов:
- До 25 пар: Используется стандартная схема (Синий-Оранжевый-Зеленый-Коричневый-Серый в сочетании с Белым-Красным-Черным-Желтым-Фиолетовым).
- Более 25 пар: Кабель делится на пучки (группы), каждый из которых обмотан цветной лентой-маркером для удобства идентификации при расшивке на кросс.
Логистика и комплектация: сервис для кабельных систем
Специфика доставки: работа с тяжелыми грузами
При заказе многопарного кабеля (от 50 до 100 пар) важно учитывать логистические нюансы. Стандартная заводская тара — это массивный деревянный барабан, вес которого может достигать 600–800 кг. Обычная разгрузка вручную здесь невозможна, а стандартные «Газели» часто не подходят по грузоподъемности.
Мы понимаем эту проблему и берем организацию доставки на себя.
- Спецтехника: В зависимости от условий на вашем объекте, мы организуем отправку машины с гидробортом или доставка манипулятором. Это позволяет аккуратно сгрузить вес барабана с кабелем на землю без привлечения грузчиков и погрузчика со стороны заказчика.
- Сервис нарезки: Если вам не нужна целая строительная длина, мы предлагаем кабель на отрез. Отмотка производится на сертифицированном оборудовании с точностью до метра.
- Объемы: Работаем как с единичными отрезками для ремонта, так и поставляем кабель оптом для крупных застройщиков и операторов связи.
Комплектация объекта: что потребуется для монтажа
Телефонная сеть — это не только кабель, но и точки коммутации. Чтобы система работала без сбоев, мы рекомендуем сразу укомплектовать заказ совместимыми компонентами, соответствующими стандарту Cat 3:
- Коммутация в стойке: Специализированная патч-панель 3 категории (Voice Panel) высокой плотности. В отличие от компьютерных панелей, она оптимизирована для разводки 25–50 портов на 1 Unit.
- Кроссовое оборудование: Для организации телефонных кроссов необходимы плинты размыкаемые (типа LSA-profil). Они позволяют не только подключить жилы, но и установить грозозащиту или временно разорвать цепь для диагностики.
- Абонентские точки: Для рабочих мест используются стандартные телефонные розетки RJ-11 (или RJ-12), совместимые с аналоговыми аппаратами.
- Инструмент: Для качественного врезного контакта обязателен ударный инструмент для заделки витой пары с сенсором (ножницами) для автоматической обрезки излишков жилы.
Частые вопросы (FAQ) по кабелю категории 3
Совместимость: разъемы и использование для интернета
Вопрос: Какая максимальная скорость интернета cat 3 и можно ли использовать его для компьютерной сети?
Ответ: Стандарт Cat 3 разрабатывался в эпоху ранних сетей Ethernet и поддерживает протокол 10BASE-T. Это означает, что физическая скорость интернета cat 3 ограничена пределом в 10 Мбит/с.
Для современного офиса или дома этого критически мало. Использование для пк (компьютеров) мы настоятельно не рекомендуем — веб-страницы и «тяжелые» файлы будут грузиться крайне медленно. Данный кабель — это профессиональное решение исключительно для телефонии, сигнализации и аналоговых систем, где он работает безупречно.
Вопрос: Можно ли использовать коннектор RJ-45 для телефона с этим кабелем?
Ответ: Да, это распространенная практика в структурированных кабельных сетях (СКС). Жила диаметром 0.51 мм (24 AWG) идеально входит в ножи стандартного компьютерного разъема.
Используя RJ-45 для телефона, важно помнить о распиновке: для одной телефонной линии обычно задействуют только центральную пару контактов (4 и 5). Кабель прекрасно держится в разъеме, обеспечивая надежный контакт.
Документация и сдача объектов
Вопрос: Предоставляете ли вы документы для закрытия проекта?
Ответ: Да, мы работаем с юридическими лицами и понимаем требования строительного надзора. На каждую отгруженную партию (бухту или барабан) предоставляется заводской паспорт качества, подтверждающий прохождение выходного контроля (OTK).
Для объектов, требующих строгого соблюдения норм пожарной безопасности (школы, больницы, торговые центры), мы выдаем действующий сертификат соответствия (в том числе на исполнение нг(А)-LSLTx). Наличие полного пакета документов гарантирует, что сдача технадзору вашей кабельной системы пройдет без замечаний со стороны проверяющих органов.
