Что означает маркировка нг(А)-HFLTx: расшифровка по ГОСТ 31565-2012
Маркировка нг(А)-HFLTx кодирует четыре свойства пожарной безопасности кабеля, установленных ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности». Расшифровка каждого индекса позволяет точно определить, какие испытания прошёл кабель и для каких объектов он допущен к применению.
Разбор индексов: нг → (А) → HF → LTx
Каждый элемент маркировки отвечает за отдельное свойство:
- нг — не распространяет горение при групповой прокладке. Кабель выдерживает испытание по ГОСТ IEC 60332-3: обугленная часть образца не превышает 2,5 м от нижнего края горелки.
- (А) — категория А испытаний — наиболее строгая. Испытание проводится при максимальной плотности пучка кабелей (объём горючего материала 7 л/м).
- HF (Halogen Free) — безгалогенная оболочка. При горении не выделяет коррозионно-активных газообразных продуктов. Подтверждается по ГОСТ IEC 60754: содержание HCl ≤ 5,0 мг/г, кислотность pH ≥ 4,3.
- LTx (Low Toxicity) — пониженная токсичность продуктов горения. Показатель токсичности ≥ 120 по ГОСТ 12.1.044-89, п. 4.20.
Полное значение: кабель, не распространяющий горение при групповой прокладке (категория А), с безгалогенной оболочкой и пониженной токсичностью продуктов горения. Это максимальный гражданский уровень пожарной безопасности кабельных изделий в классификации ГОСТ 31565.
Класс пожарной опасности и категория испытаний
Совокупность пожарных свойств кабеля кодируется 5-значным классом пожарной опасности. Для витой пары нг(А)-HFLTx категории Cat 5e (EuroLAN) присвоен класс П1б.8.1.1.1:
| Позиция | Значение | Метод испытаний |
|---|---|---|
| П1б | Не распространяет горение, категория А | ГОСТ IEC 60332-3-22 |
| 8 | Огнестойкость не нормируется | — |
| 1 | Оптическая плотность ≤ 40% | ГОСТ IEC 61034-2 |
| 1 | HCl ≤ 5 мг/г, pH ≥ 4,3 | ГОСТ IEC 60754 |
| 1 | Показатель токсичности ≥ 120 | ГОСТ 12.1.044-89 п. 4.20 |
Если в проектной документации указан тип исполнения нг(А)-HFLTx, кабель должен иметь сертификат пожарной безопасности с указанием этого класса. Инспектор пожарного надзора при приёмке проверяет соответствие маркировки на оболочке сертификату.
Сравнение типов оболочек витой пары по пожарной безопасности
Выбор типа исполнения оболочки определяет, в каких зданиях допускается прокладка кабеля. ГОСТ 31565-2012 устанавливает иерархию типов — от базового PVC до нг(А)-HFLTx.
Иерархия: от PVC до нг(А)-HFLTx
| Параметр | PVC | нг(А)-LS | нг(А)-HF | нг(А)-LSLTx | нг(А)-HFLTx |
|---|---|---|---|---|---|
| Нераспространение горения (кат. А) | Нет | Да | Да | Да | Да |
| Дымовыделение | Высокое | ≤ 40% | Не нормировано | ≤ 40% | ≤ 40% |
| Содержание галогенов | Высокое (хлор) | Возможно | HCl ≤ 5 мг/г | Возможно | HCl ≤ 5 мг/г |
| Токсичность | Не нормирована | Не нормирована | Не нормирована | ≥ 120 | ≥ 120 |
| Защита электроники от коррозии | Нет | Нет | Да | Нет | Да |
| Допуск для объектов Ф1.1 | Нет | Нет | Нет | Да (с оговоркой) | Да |
| Относительная стоимость | Базовая | + 15–25% | + 20–30% | + 25–40% | + 30–50% |
Каждая ступень иерархии добавляет защитные свойства. Переход от PVC к нг(А)-HFLTx — последовательное наращивание: нераспространение горения → контроль дыма → исключение галогенов → снижение токсичности. В каталоге СТ-Групп витая пара представлена и в других типах оболочек: LSZH, нг(А)-FRHF (для систем противопожарной защиты), PE (для наружной прокладки).
нг(А)-HFLTx vs нг(А)-LSLTx для объекта Ф1.1
Оба типа исполнения удовлетворяют требованию пониженной токсичности (LTx) и допущены для зданий класса Ф1.1 по ГОСТ 31565-2012, Таблица 2. Различие — в составе оболочки:
- нг(А)-HFLTx — безгалогенный компаунд на основе полиолефинов. При горении не образует соляной кислоты (HCl) и других галогенных соединений. Защищает электронное оборудование от коррозии.
- нг(А)-LSLTx — малодымный компаунд, который может содержать галогены (PVC-основа). Индекс LTx подтверждает пониженную токсичность для людей, но при горении возможно выделение коррозионных газов.
Для объектов с серверным оборудованием, МРТ-аппаратами, системами пожарной автоматики — выбор в пользу нг(А)-HFLTx обоснован дополнительной защитой от коррозионного дыма. Письмо ВНИИПО МЧС (ИГ-117-2531-13-5 от 14.11.2024) уточняет: для систем, не связанных с противопожарной защитой, на объектах Ф1.1 допустимо применение нг(А)-LSLTx.
Защита электроники от коррозионного дыма
При горении PVC-оболочки выделяется хлористый водород (HCl), который в контакте с влагой воздуха образует соляную кислоту. Этот газ вызывает коррозию металлических контактов, микропроцессорных плат и оптических элементов. Для серверных, операционных, реанимационных палат последствия коррозионного дыма могут превышать ущерб от самого пожара.
Витая пара нг(А)-HFLTx проходит испытания по ГОСТ IEC 60754: содержание HCl не более 5 мг/г, кислотность pH не менее 4,3. При горении PVC-кабеля содержание HCl достигает 200–300 мг/г — в 40–60 раз больше допустимого порога для безгалогенной оболочки.
Где витая пара нг(А)-HFLTx обязательна по закону
Тип исполнения оболочки кабеля — не рекомендация, а нормативное требование. Для ряда объектов применение кабелей без индекса LTx влечёт отказ при приёмке пожарной инспекцией и полную замену кабельной инфраструктуры.
Здания класса Ф1.1: детские сады, больницы, дома престарелых
Класс функциональной пожарной опасности Ф1.1 определён ФЗ-123 «Технический регламент о требованиях пожарной безопасности». К этому классу относятся здания с круглосуточным пребыванием лиц с ограниченной подвижностью:
- Детские дошкольные учреждения (детские сады, ясли)
- Образовательные учреждения интернатного типа (школы-интернаты)
- Больницы, стационары, реанимационные блоки
- Специализированные дома престарелых и инвалидов
- Иные детские учреждения с круглосуточным пребыванием
Общий признак — люди в этих зданиях не способны самостоятельно эвакуироваться при пожаре. Именно поэтому к кабельным системам предъявляются максимальные требования.
Требования ГОСТ 31565-2012 (Таблица 2)
ГОСТ 31565-2012 в Таблице 2 устанавливает привязку типов исполнения кабелей к классам зданий по ФЗ-123. Для зданий класса Ф1.1 требуется кабель с индексом LTx (пониженная токсичность). Этому требованию соответствуют два типа исполнения: нг(…)-HFLTx (безгалогенный + низкотоксичный) и нг(…)-LSLTx (малодымный + низкотоксичный).
Статья 82 ФЗ-123 дополнительно указывает: кабели систем противопожарной защиты (ОПС, СОУЭ) должны обеспечивать работоспособность в условиях пожара — для них применяются огнестойкие типы (нг(А)-FRHF, нг(А)-FRLSLTx).
Разъяснение ВНИИПО МЧС по нг(А)-LSLTx
Письмо ВНИИПО МЧС России (ИГ-117-2531-13-5 от 14.11.2024) внесло уточнение: для систем, не связанных с противопожарной защитой (СКС, ЛВС, IP-видеонаблюдение, СКУД), допустимо применение нг(…)-LSLTx. Для систем ОПС и СОУЭ — требования определяются СП 6.13130.2021. Для зданий с дорогостоящей электроникой безгалогенная оболочка HFLTx остаётся рекомендуемым решением.
Технические характеристики витой пары нг(А)-HFLTx
Пожарные и электрические характеристики определяют, подойдёт ли кабель для конкретной задачи: от поддержки гигабитных сетей до питания IP-камер по PoE.
Пожарные свойства: дым, галогены, токсичность
| Свойство | Метод испытаний | Норма для нг(А)-HFLTx |
|---|---|---|
| Нераспространение горения | ГОСТ IEC 60332-3-22 (кат. А) | Обугленная часть ≤ 2,5 м |
| Дымообразование | ГОСТ IEC 61034-2 | Оптическая плотность ≤ 40% |
| Содержание галогенов | ГОСТ IEC 60754 | HCl ≤ 5,0 мг/г; pH ≥ 4,3 |
| Токсичность | ГОСТ 12.1.044-89, п. 4.20 | Показатель ≥ 120 |
Электрические параметры: Cat 5e / Cat 6 / Cat 6a
| Параметр | Cat 5e | Cat 6 | Cat 6a |
|---|---|---|---|
| Полоса частот | 100 МГц | 250 МГц | 500 МГц |
| AWG жилы | 24 | 23 | 23 |
| Материал жилы | Медь (Cu) | Медь (Cu) | Медь (Cu) |
| Волновое сопротивление | 100 Ом | 100 Ом | 100 Ом |
| Поддержка сетей | до 1000BASE-T | до 5GBASE-T | до 10GBASE-T |
| Поддержка PoE | 802.3af/at/bt | 802.3af/at/bt | 802.3af/at/bt |
| Типы экранирования | U/UTP, F/UTP | U/UTP, F/UTP | U/FTP |
Все категории используют медную жилу. Применение омеднённого алюминия (CCA) недопустимо: он не обеспечивает стабильного питания по PoE и не соответствует ISO/IEC 11801.
Условия монтажа и эксплуатации LSZH-оболочки
| Параметр | Значение |
|---|---|
| Температура эксплуатации | -20…+60 °C |
| Температура монтажа | 0…+50 °C |
| Мин. радиус изгиба (монтаж) | 8 × внешний диаметр |
| Мин. радиус изгиба (экспл.) | 4 × внешний диаметр |
| Масса (Cat 5e, 4 пары) | 36 кг/км |
| Макс. тяговое усилие | 100 Н |
Монтаж LSZH-кабеля при температуре ниже 0 °C ведёт к образованию микротрещин оболочки. Повреждённая оболочка утрачивает безгалогенные и низкотоксичные свойства. Кабель с трещинами не пройдёт испытания по ГОСТ IEC 60332-3 и будет отбракован при входном контроле.
Масса LSZH-кабеля выше, чем у аналога в PVC-оболочке (36 кг/км vs ~30 кг/км для Cat 5e). Это увеличивает нагрузку на кабельные лотки — инженеры закладывают запас прочности при расчёте кабельных трасс.
Как выбрать витую пару нг(А)-HFLTx для проекта
Ассортимент витой пары нг(А)-HFLTx различается по категории, типу экранирования, количеству пар и способу прокладки. Подбор определяется задачей конкретного сегмента сети и классом объекта.
Категория: Cat 5e, Cat 6, Cat 6a
- Cat 5e (100 МГц, до 1000BASE-T) — горизонтальная подсистема: рабочие места, IP-телефоны, точки доступа Wi-Fi, СКУД, IP-камеры базового разрешения. Поддержка PoE/PoE+/PoE++ (802.3af/at/bt).
- Cat 6 (250 МГц, до 5GBASE-T) — высокоскоростные рабочие станции, HD-видеонаблюдение, подключение диагностического оборудования. Крестовой разделитель (филлер) улучшает перекрёстные наводки.
- Cat 6a (500 МГц, до 10GBASE-T) — серверные помещения, диагностические кабинеты с тяжёлым трафиком, магистральные линии внутри здания.
Экранирование: UTP, FTP, F/UTP, U/FTP
- U/UTP (неэкранированный) — стандартное решение для горизонтальной подсистемы. Подходит для большинства помещений.
- F/UTP (общий экран из фольги) — для трасс вблизи силовых кабелей или медицинского оборудования (МРТ, рентген). Дренажный провод 0,4 мм из лужёной меди для заземления экрана.
- U/FTP (индивидуальный экран каждой пары) — Cat 6a, максимальная защита от перекрёстных наводок в серверных.
Количество пар и способ прокладки
- 4 пары — горизонтальная подсистема СКС (рабочие места, камеры, точки доступа).
- 24–25 пар — телефонные распределительные сети, магистральные подключения внутри здания.
- 50 пар — магистральные стояки крупных объектов (больничные комплексы, кампусы), телефонные кроссы.
По способу прокладки: внутренний (кабельные лотки, каналы), внутренний/внешний (универсальный, UV-стойкая оболочка) и внешний (наружные участки трасс).
EuroLAN V-Link для IP-камер до 200 м
Отдельное решение для систем IP-видеонаблюдения — EuroLAN V-Link: 2-парный кабель 22 AWG (0,695 мм) в оболочке нг(А)-HFLTx с UV-стойким покрытием. Утолщённая жила увеличивает дальность передачи данных и питания PoE до 200 м — вдвое больше стандартных 100 м. Применение: наружные и внутренние IP-камеры на социальных объектах. Поставка в бухтах по 400 м.
Витая пара нг(А)-HFLTx в структурированных кабельных системах
СКС — стандартизированная инфраструктура для передачи данных, голоса, видео и питания по единой кабельной среде. Витая пара нг(А)-HFLTx используется в горизонтальной подсистеме СКС на объектах с требованиями пожарной безопасности.
Горизонтальная подсистема: ISO/IEC 11801, TIA-568
Горизонтальная подсистема — участок от коммутационной панели в серверной до телекоммуникационной розетки на рабочем месте. Стандарты ISO/IEC 11801 и TIA-568-C.2 ограничивают длину: постоянная линия (permanent link) — до 90 м, канал (channel) с коммутационными шнурами — до 100 м.
Для Cat 5e EuroLAN подтверждены: задержка распространения не более 535 нс/100 м при 100 МГц, NVP 69%. При проектировании СКС важна совместимость компонентов: жила 24 AWG (0,51 мм для Cat 5e) должна соответствовать IDC-контактам коммутационных панелей.
Поддержка PoE / PoE+ / PoE++
| Стандарт | Макс. мощность | Применение |
|---|---|---|
| 802.3af (PoE) | 15,4 Вт | IP-телефоны, базовые камеры |
| 802.3at (PoE+) | 25,5 Вт | PTZ-камеры, точки доступа |
| 802.3bt (PoE++) | до 71 Вт | Мощные камеры, LED-панели |
Обязательное условие для PoE: медная жила (Cu). Омеднённый алюминий (CCA) имеет сопротивление в 1,5–1,7 раза выше, что ведёт к падению напряжения и нестабильному питанию. Все кабели нг(А)-HFLTx в каталоге СТ-Групп — из чистой меди.
IP-видеонаблюдение и СКУД на социальных объектах
На объектах класса Ф1.1 витая пара нг(А)-HFLTx обеспечивает единую инфраструктуру: IP-видеонаблюдение (камеры с питанием PoE/PoE+), СКУД (контроллеры дверей, турникеты, домофоны), IP-телефония (кабинеты врачей, посты медсестёр). Единая кабельная среда позволяет реализовать все подсистемы без прокладки отдельных трасс. Для наружных камер на дальних участках периметра (до 200 м) применяется EuroLAN V-Link.
Типичные ошибки при выборе кабеля для объектов Ф1.1
Ошибки в выборе типа оболочки обходятся дорого: демонтаж и повторная прокладка — двойные затраты и срыв сроков сдачи объекта.
Международная маркировка LSZH (Low Smoke Zero Halogen) не тождественна ГОСТ-обозначению нг(А)-HF. Инспектор пожарного надзора принимает только маркировку по ГОСТ 31565-2012. Кабель с надписью «LSZH» без подтверждённого типа нг(А)-HFLTx в сертификате может быть отклонён.
Тип нг(А)-LS допускается для коммерческих зданий, но не для объектов Ф1.1. Отсутствие индекса LTx — основание для отказа в приёмке. Разница в стоимости — страховка от перепрокладки, которая обойдётся значительно дороже.
Для зданий класса Ф1.1 недостаточно просто безгалогенного кабеля нг(А)-HF. ГОСТ 31565-2012, Таблица 2, требует пониженной токсичности — индекс LTx. Кабель нг(А)-HF (без LTx) формально не соответствует требованиям для Ф1.1.
LSZH-компаунд теряет эластичность при температуре ниже 0 °C. Монтаж при -5…-15 °C ведёт к трещинам оболочки. Кабель с повреждённой оболочкой утрачивает пожаробезопасные свойства. Допустимый диапазон монтажа: 0…+50 °C.
Закупка витой пары нг(А)-HFLTx: от проекта до приёмки
Поставка кабеля нг(А)-HFLTx для социальных объектов — процесс с жёсткими нормативными и документальными требованиями. СТ-Групп сопровождает проект на каждом этапе.
Документация для тендеров (44-ФЗ, 223-ФЗ)
Для участия в торгах на оснащение объектов Ф1.1 необходим полный комплект документации. СТ-Групп предоставляет:
- Сертификат соответствия по Техническому регламенту о требованиях пожарной безопасности (ФЗ-123)
- Пожарный сертификат с указанием типа исполнения нг(А)-HFLTx по ГОСТ 31565-2012
- Протоколы испытаний по ГОСТ IEC 60332-3, ГОСТ IEC 61034-2, ГОСТ IEC 60754
- Технический паспорт изделия
- Сертификаты соответствия ISO/IEC 11801, TIA-568-C.2 для СКС-проектов
- Авторизационные письма (MAF) от производителей EuroLAN, ITK
Проектные скидки и регистрация объекта
СТ-Групп предоставляет проектные скидки с регистрацией объекта у производителя (Project Price Protection). Вы предоставляете данные объекта и предварительную спецификацию — мы регистрируем проект у EuroLAN или ITK и фиксируем специальные условия. Инженерный отдел проводит аудит: проверяет тип оболочки на соответствие классу здания и совместимость компонентов СКС.
При недоступности указанного в ТЗ бренда тендерный отдел подберёт технический аналог строго в рамках спецификации нг(А)-HFLTx — с подготовкой сравнительных таблиц для обоснования замены.
Поставка и логистика
- Just-in-Time: поставка кабеля к началу прокладки трасс, активного оборудования — к этапу пусконаладки.
- Контроль партионности: номера партий на коробках совпадают с данными пожарных сертификатов и паспортов.
- Бережная транспортировка: LSZH-оболочка чувствительна к механическим повреждениям. Деформация бухты может нарушить геометрию свивки пар.
- Доставка на действующие объекты (больницы, детские сады) — в согласованные часы, без помех для персонала.
Поставки организуются по Уфе и области. Для крупных проектов доступна консолидация грузов: кабель + коммутационное оборудование + кабельные каналы — в одном рейсе.
Ассортимент нг(А)-HFLTx в каталоге СТ-Групп
Бренды: EuroLAN и ITK
Категории и конфигурации
| Категория | Количество пар | Типы экранов | Способ прокладки |
|---|---|---|---|
| Cat 5e | 2, 4, 24 | U/UTP, F/UTP | Внутренний, внешний, комбинированный |

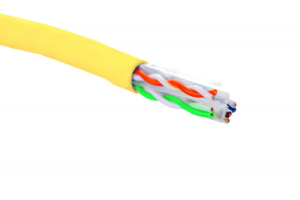

| Cat 6 | 4 | U/UTP, F/UTP | Внутренний, внешний |
| Cat 6a | 4 | FTP, U/FTP | Внутренний, комбинированный |

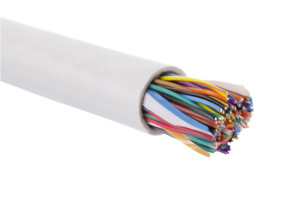

| Cat 3 | 50 | U/UTP | Внутренний, комбинированный |

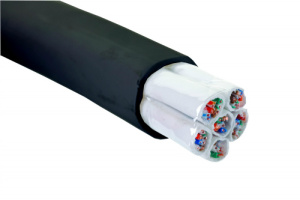

| Cat 5 | 50 | U/UTP | Внешний, комбинированный |
Материал жилы — медь (Cu) для всех конфигураций. Упаковка: коробки 305 м (4-парные), катушки 500–1000 м (многопарные). Для подбора кабеля под проект запросите расчёт у менеджера — инженерный отдел проведёт аудит спецификации.
Материал проверен руководителем инженерного отдела СТ-Групп. Технические данные основаны на документации производителей и нормативных документах ГОСТ 31565-2012, ФЗ-123, СП 6.13130.2021.
Частые вопросы о витой паре нг(А)-HFLTx
Маркировка нг(А)-HFLTx по ГОСТ 31565-2012 кодирует четыре свойства пожарной безопасности: нг — не распространяет горение при групповой прокладке; (А) — категория А испытаний, наиболее строгая (плотность пучка 7 л/м); HF — безгалогенная оболочка, HCl ≤ 5,0 мг/г, pH ≥ 4,3 по IEC 60754; LTx — пониженная токсичность, показатель ≥ 120 по ГОСТ 12.1.044-89 п. 4.20. Это максимальный гражданский уровень пожарной безопасности по ГОСТ 31565.
Оба типа обеспечивают пониженную токсичность (LTx) и допускаются для Ф1.1 по ГОСТ 31565-2012. Кабель нг(А)-HFLTx имеет безгалогенную оболочку: при горении HCl не превышает 5 мг/г, что исключает коррозию электроники. Оболочка нг(А)-LSLTx — малодымная, но может содержать галогены на основе PVC: дым при горении способен вызвать коррозию микросхем. Для объектов с серверными и МРТ-кабинетами рекомендуется нг(А)-HFLTx.
По Таблице 2 ГОСТ 31565-2012 кабели с индексом LTx обязательны для зданий класса Ф1.1 по ФЗ-123: детские дошкольные учреждения, образовательные учреждения интернатного типа, больницы и стационары, дома престарелых и инвалидов. Это здания с круглосуточным пребыванием лиц с ограниченной подвижностью. Без кабеля с индексом LTx объект не пройдёт приёмку пожарного надзора.
Cat 5e (100 МГц) — рабочие станции, IP-телефония, базовое видеонаблюдение; до 1000BASE-T, PoE/PoE+/PoE++. Cat 6 (250 МГц) — мультигигабитные сети до 5GBASE-T, PoE++ до 71 Вт; для серверных. Cat 6a (500 МГц) — сети 10GBASE-T, высоконагруженные серверные и медтехника. Для нового социального объекта проектировщики закладывают Cat 6 в серверную и Cat 5e на рабочие места.
PVC-оболочка при горении выделяет HCl в концентрации 200–300 мг/г, образуя соляную кислоту. Оболочка нг(А)-HFLTx ограничивает HCl до ≤ 5 мг/г (IEC 60754), обеспечивает пониженную токсичность (показатель ≥ 120 по ГОСТ 12.1.044-89) и оптическую плотность дыма ≤ 40% (IEC 61034-2). В зданиях Ф1.1 PVC-кабель не допускается — требуется не ниже нг(…)-LSLTx по ГОСТ 31565-2012.
Для тендера по 44-ФЗ или 223-ФЗ потребуются: сертификат соответствия по ФЗ-123; пожарный сертификат нг(А)-HFLTx по ГОСТ 31565-2012; протоколы испытаний по IEC 60332-3, IEC 61034-2, IEC 60754; технические паспорта; сертификаты ISO/IEC 11801 и TIA-568-C.2. СТ-Групп предоставляет полный комплект при поставке, включая авторизационные письма (MAF).
Для систем, не связанных с противопожарной защитой, — да. Письмо ВНИИПО МЧС (ИГ-117-2531-13-5 от 14.11.2024) разъясняет, что нг(А)-LSLTx допускается в Ф1.1 для СКС, видеонаблюдения, СКУД. Для ОПС/СОУЭ — требования по СП 6.13130.2021. На практике проектировщики часто закладывают нг(А)-HFLTx для всех систем — единый тип упрощает приёмку.
В каталоге — витая пара нг(А)-HFLTx от EuroLAN и ITK. Ассортимент: категории от CAT3 до CAT6a, от 4-парных для горизонтальной подсистемы до многопарных (25 и 50 пар) для магистральных стояков. Все кабели — с медной жилой. Для проектов на социальных объектах действуют проектные скидки с регистрацией объекта у производителя.
