Что такое витая пара PU: свойства полиуретановой оболочки
Полиуретан (PU/PUR) — определение и ключевые свойства
PU (полиуретан, международное обозначение PUR по EN) — термопластичный эластомер для оболочки промышленных кабелей. Полиуретановая оболочка обеспечивает маслостойкость (дизельное топливо при 100 °C / 24 ч без деградации), удлинение при разрыве свыше 500 %, прочность более 20 МПа и эксплуатацию при –40…+80 °C. Подтверждённый срок службы PU-материала — 40 лет.
В отличие от ПВХ-оболочки, полиуретан сохраняет эластичность при морозе ниже –15 °C и выдерживает более 10 000 000 циклов изгиба в кабельных цепях (drag chain) — у ПВХ ресурс 50 000–100 000 циклов.
Конструкция кабелей Hyperline в PU-оболочке

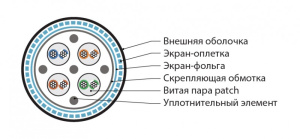

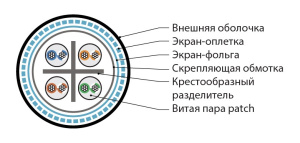

Все кабели раздела — производства Hyperline. Конструкция: медная жила (Cu BC), изоляция HDPE или вспененный полиэтилен (FPE для Cat 6A), экран (SF/UTP, S/FTP или S/UTP), полиуретановая оболочка 0,55–1,15 мм. Industrial Ethernet — 4 пары, AWG 24–26. PROFIBUS DP — 1 пара, AWG 22. Все позиции экранированные — неэкранированного UTP в промышленном PU-каталоге нет.
Стандарты и сертификация
Industrial Ethernet — IEC 61156 (кабели для цифровой связи), IEC 61918 (монтаж), IEC 61784-5-3 (PROFINET). PROFIBUS DP — IEC 61158 / EN 50170. Экологическое соответствие — ТР ЕАЭС 037/2016 (RoHS). PU-оболочка испытывается по ГОСТ Р МЭК 60811-1-2, нераспространение горения — по ГОСТ Р МЭК 60332. Специфического российского ГОСТа на PU-оболочку кабелей связи не существует. Сертификаты и паспорта — в разделе документация.
Где применяется витая пара PU: сценарии и протоколы
Кабельная цепь (drag chain) — почему здесь нужен PU
Кабельная цепь (drag chain) — подвижная конструкция на станках-порталах и конвейерах. ПВХ-оболочка растрескивается после 50 000–100 000 циклов изгиба (2–3 месяца непрерывной работы). Полиуретан рассчитан на более чем 10 000 000 циклов — требование PROFINET Type C. Радиус изгиба при эксплуатации — не менее 4D.
Промышленные сценарии применения PU-кабелей
| Сценарий | Требование | Почему PU |
|---|---|---|
| Роботы (сварочные, покрасочные) | Торсионные нагрузки | Ресурс >3 000 000 циклов |
| Станки с ЧПУ | Контакт с СОЖ и маслом | Маслостойкость |
| Конвейерные линии | Циклические изгибы, мойка | >10 М циклов, химстойкость |
| НПЗ, нефтегазовый сектор | Контакт с нефтепродуктами | Стойкость к дизелю |
| PROFIBUS DP: ПЛК, датчики | Импеданс 150 Ом | IEC 61158, фиолетовый |
Для морских объектов применяются кабели в оболочке SHF1, для открытых палуб — кабели SHF2.
PROFINET Type A, B и C — классификация
Классификация PROFINET International (IEC 61784-5-3) определяет три типа кабелей. PU-кабели Hyperline соответствуют Type B (вибрации, периодические перемещения) и Type C (drag chain, роботы — до 10 000 000 циклов изгиба, до 3 000 000 циклов торсии). Type A (стационарный монтаж) не требует PU — достаточно ПВХ-оболочки или LSZH.
Industrial Ethernet и PROFIBUS DP — два протокола
В разделе представлены кабели для двух систем. Industrial Ethernet (PROFINET, EtherCAT, Modbus TCP) — 4 пары, 100 Ом, до 10 Гбит/с. PROFIBUS DP (полевая шина, RS-485) — 1 пара, 150 Ом, до 12 Мбит/с. Кабели не взаимозаменяемы из-за разного импеданса.
| Параметр | Industrial Ethernet | PROFIBUS DP |
|---|---|---|
| Импеданс | 100 Ом | 150 Ом |
| Скорость | до 10 Гбит/с | до 12 Мбит/с |
| Пары / AWG | 4×2, AWG 24–26 | 1×2, AWG 22 |
| Протоколы | PROFINET, EtherCAT, Modbus TCP | PROFIBUS DP |
| Цвет PU | Серый, чёрный, жёлтый | Фиолетовый |
PU vs PVC vs PE vs LSZH — сравнение оболочек
| Параметр | PU | PVC | PE | LSZH |
|---|---|---|---|---|
| Температура | –40…+80 °C | –15…+70 °C | –40…+80 °C | –30…+70 °C |
| Маслостойкость | Высокая | Ограниченная | Нет | Ограниченная |
| Удлинение | >500 % | ~230 % | ~350 % | ~150 % |
| Ресурс изгибов | >10 М | 50–100 тыс. | Нет | Нет |
| Пожарная безопасность | Не распространяет | Горит, HCl | Горит | Безгалогенный |
| Применение | Drag chain, роботы, НПЗ | Офисные СКС | Грунт, канализация | Здания Ф1.1 |
| Стоимость | ×5–10 от PVC | Базовая | Средняя | Средняя |
Когда PU-оболочка не нужна
Полиуретан оправдан при циклических изгибах, контакте с маслами или температуре ниже –15 °C. Для стационарных офисных СКС PU избыточен и в 5–10 раз дороже ПВХ-аналога. Для прокладки в грунте предназначен кабель в оболочке PE. Для школ, больниц и детских садов (класс Ф1.1) требуется витая пара нг(А)-LSLTx с низкой токсичностью дыма. Выбор оболочки определяется условиями эксплуатации, а не абстрактным «что лучше».
Как выбрать промышленную витую пару PU — руководство
Шаг 1 — протокол: Industrial Ethernet (100 Ом) или PROFIBUS DP (150 Ом)
Для PROFINET, EtherCAT, Modbus TCP — четырёхпарный кабель с импедансом 100 Ом. Для PROFIBUS DP — однопарный с импедансом 150 Ом (IEC 61158). Кабели не взаимозаменяемы.
Шаг 2 — категория по скорости сети
Cat 5e — 100 Мбит/с. Cat 6 — 1 Гбит/с. Cat 6A — 10 Гбит/с. Cat 7 — максимальная помехозащищённость (S/FTP). Hyperline использует 26 AWG (Cat 5e, 6A, 7) и 24 AWG (Cat 6) — тоньше Belden (23 AWG) и Siemens (22 AWG). Тонкая жила обеспечивает меньшую массу (45–53 кг/км vs 65+ кг/км) и лучшую гибкость для кабельных цепей. Для Cat 6A затухание компенсируется вспененной полиэтиленовой изоляцией (FPE).
Шаг 3 — экранирование под уровень помех
| Тип экрана | Конструкция | Покрытие | Когда применять |
|---|---|---|---|
| SF/UTP | Фольга + оплётка | 80–85 % | Стандартная промышленная среда |
| S/FTP | Оплётка + пофарное фольгирование | 85 % | Рядом с ЧРП и сваркой |

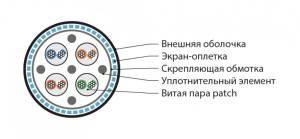

| S/UTP | Оплётка без фольги | 85 % | Базовый уровень помех |
Шаг 4 — solid или stranded
Многопроволочная жила (stranded) — для подвижных приложений: drag chain, робототехника, конвейеры. Конструкция жил от 7×0,16 мм до 30×0,079 мм. Однопроволочная (solid) — для стационарного монтажа PROFIBUS DP (артикул PFDP-SF-1x2x22/1-PU-VL, 1×0,65 мм). PU-оболочка на стационарном кабеле обоснована, если трасса проходит через зону с маслами.
Ассортимент Hyperline PU — обзор по категориям
Industrial Ethernet Cat 5e PU

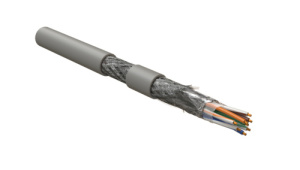

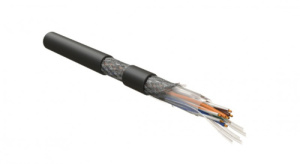

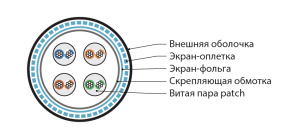

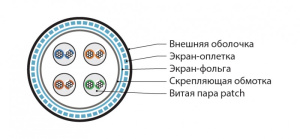

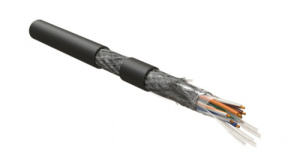

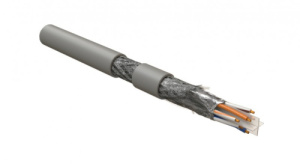

Исполнения SF/UTP и S/UTP, многопроволочная жила 26 AWG (7×0,16 мм, 19×0,10 мм, 30×0,079 мм). Серый — стандартные трассы, чёрный — наружная прокладка с УФ-защитой. Цены от 206 000 руб./500 м. Полная линейка Cat 5e во всех оболочках.
Industrial Ethernet Cat 6 / Cat 6A / Cat 7 PU

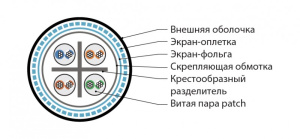

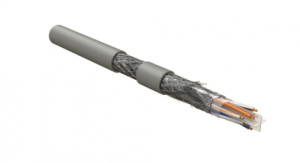

Cat 6 SF/UTP (24 AWG, серый) — Gigabit Ethernet. Cat 6A S/FTP (26 AWG, жёлтый, FPE-изоляция) — 10GBase-T. Cat 7 S/FTP (26 AWG, жёлтый) — максимальная помехозащищённость. Полный ассортимент: Cat 6, Cat 6a, Cat 7.
PROFIBUS DP PU

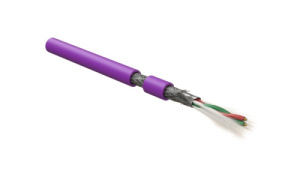

Два исполнения: однопроволочное (solid, 1×0,65 мм, стационарный монтаж) и многопроволочное (stranded, 19×0,16 мм, подвижные участки). Импеданс 150 Ом (IEC 61158 / EN 50170), AWG 22, фиолетовый цвет — стандарт PROFIBUS, экранирование SF/UTP.
Hyperline vs Belden, LAPP, Siemens — аналоги для тендера
| Параметр | Hyperline | Belden | LAPP | Siemens |
|---|---|---|---|---|
| Категории PU | Cat 5e–7 + PROFIBUS | Cat 6A/7 | Cat 5e/6A | Cat 6A |
| Температура | –40…+80 °C | –40…+80 °C | –30…+80 °C | –40…+80 °C |
| Сертификация РФ | ТР ЕАЭС 037/2016 | UL/CE | VDE | UL/CE |
| Ценовой сегмент | Средний | Премиум | Средний-высокий | Премиум |
Тендерный отдел подготовит обоснование аналогичности Hyperline для закупки по 44-ФЗ и 223-ФЗ. Все кабели Hyperline в каталоге витой пары.
Типичные ошибки при выборе промышленного кабеля PU
ПВХ-кабель в кабельной цепи (drag chain)
ПВХ-оболочка при циклических изгибах теряет пластификатор, становится жёсткой и трескается. Ресурс — 50 000–100 000 циклов. На конвейере это 2–3 месяца. Последствие: простой линии, демонтаж и замена кабеля (1–2 рабочих дня), риск короткого замыкания. Решение: для подвижных приложений — PU-оболочка и многопроволочная (stranded) жила.
Кабель Ethernet (100 Ом) вместо PROFIBUS DP (150 Ом)
Кабели внешне похожи — оба экранированные, оба в PU. Но при подключении Ethernet-кабеля (100 Ом) к устройству PROFIBUS (150 Ом) возникают отражения сигнала. Последствие: потеря пакетов, нестабильная связь ПЛК с датчиками, диагностика занимает дни. Быстрая идентификация по цвету: фиолетовый = PROFIBUS (150 Ом, 1×2, AWG 22). Серый / жёлтый / чёрный = Ethernet (100 Ом, 4×2, AWG 24–26).
Почему СТ-Групп — инженерный подбор, тендерная защита, поставка
Инженерный подбор кабеля под протокол АСУТП
Инженерный отдел подберёт кабель под конкретный протокол: PROFINET, EtherCAT, PROFIBUS DP. Проверим совместимость с коннекторами M12 и RJ45, рассчитаем категорию под скорость сети, подберём экранирование под уровень помех на площадке. Проверка спецификаций — бесплатно.
Подбор аналогов для тендера по 44-ФЗ и 223-ФЗ
Тендерный отдел подготовит сравнительную таблицу Hyperline vs указанного в ТЗ бренда. Пакет документов: авторизационное письмо (MAF), сертификат ТР ЕАЭС 037/2016, паспорт качества на партию, закрывающие документы для КС-2 / КС-3. Сертификаты — в разделе документация.
Комплексная поставка и логистика
Все позиции раздела поставляются под заказ. Типовой срок — 4–8 недель. Промышленный PU-кабель — специализированная продукция: закупка идёт по спецификации проектировщика АСУТП, а не импульсно. Проектный цикл (ТЗ → тендер → закупка → монтаж) занимает 3–6 месяцев, и 4–8 недель поставки вписываются в стандартный график.
Отдел логистики организует поэтапную поставку (Just-in-Time) под график монтажа. Доставка в Уфе и по всей территории РФ. Комплектные поставки: PU-кабель, промышленные коннекторы M12, коммутаторы — одним заказом.
Материал проверен руководителем инженерного отдела СТ-Групп. Специализация: промышленные кабельные системы Industrial Ethernet и PROFIBUS. Источники данных: спецификации Hyperline, стандарты IEC 61156, IEC 61918, IEC 61784-5-3, IEC 61158.
Частые вопросы о витой паре PU
Чем PU-оболочка отличается от обычной ПВХ?
Полиуретан (PU/PUR) превосходит ПВХ по маслостойкости (дизельное топливо при 100 °C / 24 ч без деградации), ресурсу изгибов (свыше 10 000 000 циклов против 50 000–100 000 у ПВХ) и рабочей температуре (–40…+80 °C против –15…+70 °C). PU-оболочка оправдана для подвижных промышленных приложений — кабельных цепей, робототехнических ячеек, станков с ЧПУ. Для стационарной офисной СКС достаточно ПВХ.
Можно ли использовать PU-кабель в кабельной цепи (drag chain)?
Да. Полиуретановая оболочка — обязательное требование для кабельных цепей по классификации PROFINET Type C. PU-кабель с многопроволочной (stranded) жилой выдерживает свыше 10 000 000 циклов изгиба. Однопроволочная (solid) жила подходит только для стационарного монтажа.
PU и PUR — это одно и то же?
Да. PU и PUR — два обозначения одного материала: полиуретана (Polyurethane). PU — общепринятая аббревиатура, PUR — международное обозначение по стандартам EN. При подборе промышленного кабеля оба обозначения указывают на одну и ту же полиуретановую оболочку.
Почему нельзя использовать кабель Ethernet вместо PROFIBUS DP?
Кабели Industrial Ethernet и PROFIBUS DP имеют разный импеданс: 100 Ом и 150 Ом соответственно. При рассогласовании импеданса возникают отражения сигнала — потеря пакетов данных, нестабильная связь с ПЛК и датчиками. Различается и конструкция: PROFIBUS DP — 1 пара, 22 AWG, 150 Ом; Industrial Ethernet — 4 пары, 24–26 AWG, 100 Ом.
Какая категория кабеля нужна для промышленного Ethernet 100 Мбит/с?
Для промышленного Ethernet 100 Мбит/с (PROFINET, EtherCAT, Modbus TCP) достаточно категории Cat 5e. Cat 6A поддерживает 10 Гбит/с, Cat 7 (S/FTP) обеспечивает максимальную помехозащищённость при прокладке рядом с силовыми кабелями. В каталоге СТ-Групп представлены категории Cat 5e, Cat 6, Cat 6A и Cat 7 в PU-оболочке.
Все позиции «Под заказ» — какие сроки поставки?
Срок поставки промышленных PU-кабелей Hyperline — 4–8 недель. Типовой цикл закупки для АСУТП составляет 3–6 месяцев, и срок 4–8 недель вписывается в стандартный график. Инженеры СТ-Групп помогут спланировать логистику под конкретные сроки проекта, включая поэтапную поставку к началу монтажа.
Можно ли заказать Hyperline PU как аналог Belden или Siemens для тендера?
Да. Тендерный отдел СТ-Групп подготовит обоснование аналогичности Hyperline по техническим характеристикам для закупки по 44-ФЗ и 223-ФЗ. Температурный диапазон –40…+80 °C не уступает Belden и шире LAPP (–30…+80 °C), линейка Cat 5e–Cat 7 + PROFIBUS DP покрывает основные категории, сертификация ТР ЕАЭС 037/2016 (RoHS) подтверждена.
Чем отличается экранирование SF/UTP от S/FTP?
SF/UTP — общий экран из фольги и оплётки поверх всех пар. S/FTP — общая оплётка плюс индивидуальная фольга на каждую пару, что обеспечивает максимальную защиту от перекрёстных наводок и внешних электромагнитных помех. S/FTP рекомендуется при прокладке рядом с частотными преобразователями и сварочным оборудованием.
