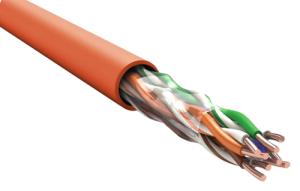

Что такое витая пара нг(А)-FRLS: назначение и особенности
Витая пара нг(А)-FRLS — огнестойкий кабель связи для передачи данных по Ethernet. Оболочка не распространяет горение при групповой прокладке (класс нг(А) — самый строгий по ГОСТ IEC 60332-3-22), сохраняет работоспособность при воздействии пламени до 180 минут при температуре до 750 °C (индекс FR) и выделяет пониженное количество дыма (индекс LS).
Основное назначение — IP-сети на объектах, где законодательство требует огнестойких кабелей: школы, больницы, ТРЦ, бизнес-центры, дата-центры. Витая пара нг(А)-FRLS Cat 5e передаёт данные и обеспечивает питание устройств по PoE — единственный тип LAN-кабеля для IP-систем противопожарной защиты. Маркировка по ГОСТ 31565-2012: нг — не распространяющий горение; (А) — категория А, самая строгая; FR — огнестойкость 180 мин при 750 °C; LS — пониженное дымовыделение. Класс пожарной опасности — П1б.1.2.2.2.
Технические характеристики витой пары нг(А)-FRLS Cat 5e
| Параметр | Значение |
|---|---|
| Категория кабеля | Cat 5e (до 100 МГц, до 1 Гбит/с) |
| Материал жилы | Медь однопроволочная, 0,52 мм (24 AWG) |
| Огнестойкость | Не менее 180 мин при t° до 750 °C |
| Класс пожарной опасности | П1б.1.2.2.2 по ГОСТ 31565-2012 |
| Волновое сопротивление | 100 Ом ±15% |
| Затухание (100 МГц) | 24,82 дБ/100 м |
| Температура эксплуатации | от −50 до +70 °C |
| Минимальный радиус изгиба | 50 мм |
| Срок службы | 30–40 лет |
| Материал оболочки | ПВХ-пластикат пониженной горючести |
| Цвет оболочки | Оранжевый |
| Соответствие | ГОСТ Р 54429-2011, ISO/IEC 11801 |
Когда витая пара нг(А)-FRLS обязательна по закону
Пункт 6.2 СП 6.13130.2021 прямо требует: электропроводки систем противопожарной защиты выполняются огнестойкими кабелями с медными жилами. Кабели без индекса FR — LSZH, нг(А)-LS, PVC — не являются огнестойкими и теряют способность передавать сигнал при воздействии пламени. Нормативная база: 123-ФЗ, ГОСТ 31565-2012, СП 6.13130.2021.
Требование распространяется на СОУЭ, пожарную сигнализацию, аварийное освещение, противодымную защиту, автоматическое пожаротушение, внутренний противопожарный водопровод и лифты для пожарной охраны. Типовые объекты: школы, больницы, ТРЦ, бизнес-центры, гостиницы, промышленные предприятия.
Витая пара для IP-СОУЭ и систем пожарной безопасности
IP-СОУЭ работает по Ethernet и требует скорости не менее 100 Мбит/с. Стандартный кабель ОПС (КПСЭнг-FRLS) — аналоговый, не обеспечивает Ethernet-трафик. Для IP-систем оповещения единственный вариант — витая пара Cat 5e нг(А)-FRLS: передача данных до 1 Гбит/с, питание устройств по PoE, работоспособность при пожаре. Совместима с системами Escort, Bolid, LPA Eva, Roxton, Тромбон (подключение RJ-45). Аналогичные требования — к IP-видеонаблюдению и IP-СКУД, интегрированным с СПЗ.
Сравнение типов оболочек: FRLS, LSZH, FRHF, PVC
| Параметр | нг(А)-FRLS | нг(А)-FRHF | нг(А)-HF (LSZH) | PVC |
|---|---|---|---|---|
| Огнестойкость | 180 мин | 180 мин | Нет | Нет |
| Дымовыделение | Пониженное | Пониженное | Низкое | Высокое |
| Галогены в составе | Есть (ПВХ) | Нет | Нет | Есть (ПВХ) |
| Допуск для СПЗ | Обязательный | Допустимый | Запрещён | Запрещён |
| Типовые объекты | Школы, больницы, ТРЦ, БЦ | Метро, тоннели, шахты | Офисы, жильё (без СПЗ) | Офисы (бюджет) |
FRLS, LSZH или FRHF — как выбрать
FRLS — огнестойкий, сохраняет работоспособность 180 минут. LSZH (нг(А)-HF) — безгалогенный, но не огнестойкий: цепь разрушается при пламени. FRHF — огнестойкий и безгалогенный (дороже FRLS на 20–30%), целесообразен в замкнутых пространствах без вентиляции. Для офисов, школ, больниц, ТРЦ нг(А)-FRLS полностью соответствует нормативам. При повышенных требованиях к токсичности — нг(А)-FRLSLTx.
Как выбрать витую пару нг(А)-FRLS: подбор конфигурации
Выбор определяется тремя параметрами: количество пар (2 или 4), тип экранирования (U/UTP или F/UTP) и задача линии.
| Параметр | 2 пары (2×2×0,52) | 4 пары (4×2×0,52) |
|---|---|---|
| Скорость | 100 Мбит/с (Fast Ethernet) | до 1 Гбит/с (Gigabit Ethernet) |
| Применение | Один IP-оповещатель, одна камера с PoE | Магистрали между коммутаторами |
| Цена U/UTP (бухта 305 м) | от 38 318 руб. | от 72 987 руб. |
| Цена F/UTP (бухта 305 м) | от 47 845 руб. | от 87 435 руб. |
| Экономия | На 47% дешевле 4-парного | Полная пропускная способность Cat 5e |
U/UTP или F/UTP: когда нужен экран
U/UTP (без экрана) — стандартный вариант для объектов с нормальной электромагнитной обстановкой: офисы, школы, больницы, гостиницы. F/UTP (фольгированный экран) — для трасс вблизи силовых кабелей, частотных преобразователей и промышленного оборудования. Разница в стоимости 20–25%. СП 6.13130.2021 запрещает совместную прокладку кабелей СПЗ с иными кабелями в одном лотке — для линий СПЗ выделяется отдельный канал.
Типовые ошибки при выборе огнестойкой витой пары
В спецификации указан «негорючий кабель», закупщик выбирает LSZH как дешёвый вариант. LSZH не сохраняет работоспособность при пожаре — IP-СОУЭ замолкает в первые минуты, пожарный надзор не принимает объект.
В смету попадает кабель нг(D)-FRLS вместо нг(А)-FRLS. Класс П4 вместо П1б. Для социальных объектов кабель нг(D) может быть отклонён при экспертизе.
Кабель нг(А)-FRLS проложен на обычном лотке со стандартными стяжками. При пожаре лоток деформируется, кабель провисает и обрывается. Без протокола совместных испытаний линия не принимается.
Огнестойкая кабельная линия (ОКЛ)
Огнестойкий кабель сам по себе не обеспечивает огнестойкость линии. Три компонента ОКЛ — кабель, лоток, крепёж — должны быть огнестойкими и пройти совместные испытания. Обычный лоток и стандартные стяжки деформируются при нагреве. Совместная прокладка кабелей СПЗ с другими кабелями в одном лотке запрещена (СП 6.13130.2021). СТ-Групп обеспечивает комплексную поставку всех компонентов ОКЛ одним рейсом на объект.
СТ-Групп — дистрибьютор витой пары нг(А)-FRLS в Уфе
СТ-Групп — B2B-дистрибьютор кабельной продукции и компонентов СКС, официальный партнёр ITK (IEK Group). Инженерный отдел подбирает конфигурацию с учётом СП 6.13130.2021, проверяет совместимость с оборудованием IP-СОУЭ, формирует комплект ОКЛ с протоколом совместных испытаний.
Доставка в Уфе: витая пара, лотки и крепёж объединяются в один рейс по графику монтажа. С каждой поставкой — сертификат пожарной безопасности, протокол огнестойкости, декларация ЕАЭС, паспорт качества. Тендерный отдел проводит аудит ТЗ, заполняет Форму 2, обеспечивает регистрацию проекта у вендора. Кабели ParLan включены в реестр Минпромторга (ГИСП) — преимущество при госзакупках по 44-ФЗ.
Материал проверен руководителем инженерного отдела СТ-Групп. Технические данные соответствуют действующим ГОСТам, сводам правил и документации производителей.
FRLS — огнестойкий кабель, сохраняет передачу данных при пожаре 180 минут. LSZH — безгалогенный, но не огнестойкий: при воздействии пламени цепь разрушается. Применение LSZH для систем СПЗ запрещено СП 6.13130.2021.
Пункт 6.2 СП 6.13130.2021 требует огнестойких кабелей для электропроводок СОУЭ, пожарной сигнализации, аварийного освещения, противодымной защиты и систем пожаротушения. Если система работает по IP-протоколу — нужна витая пара с индексом FR.
IP-СОУЭ (Escort, Bolid, LPA Eva, Roxton, Тромбон), адресная пожарная сигнализация, IP-видеонаблюдение, IP-СКУД. Кабель передаёт данные по Ethernet и питание по PoE через медную жилу 24 AWG.
нг(А) — самая строгая: объём горючей массы не менее 7 л/м, класс П1б. нг(D) — менее строгая, класс П4. Для социальных объектов с массовой групповой прокладкой рекомендуется указывать нг(А) в техническом задании.
2-парный (100 Мбит/с) — для одного IP-оповещателя или камеры, от 38 318 руб./бухта. 4-парный (1 Гбит/с) — для магистралей, от 72 987 руб./бухта. Экономия на участках «последней мили» — 47%.
Три компонента: огнестойкий кабель, огнестойкий лоток и сертифицированный крепёж. Все элементы должны пройти совместные испытания на огнестойкость. Без протокола испытаний пожарный надзор не примет линию.
Сертификат пожарной безопасности, протокол испытаний на огнестойкость, декларация ЕАЭС (ТР ТС 004/2011, ТР ЕАЭС 037/2016), паспорт качества. Номера партий на бухтах соответствуют приложенным сертификатам.
