Что такое Cat 6a: Технический ликбез и физика процесса
Индекс «a» в названии означает Augmented (расширенный), и это не маркетинговая уловка, а жесткое требование физики передачи данных. Главное отличие от предшественников кроется в частотном диапазоне. Если обычная «шестерка» работает на 250 МГц, то стандарт TIA-568-C.2 для категории 6a расширяет полосу пропускания ровно в два раза — до 500 МГц (500 MHz).
Именно этот запас по частоте обеспечивает необходимую пропускную способность канала для стабильной работы протокола 10GBASE-T. Это означает, что стандарт 10 гигабит передается не на пределе возможностей кабеля, а в штатном режиме, с минимальным количеством ошибок (BER) и повторных пакетов.
Гарантия дистанции: «Честные» 100 метров
Ключевой аргумент в пользу модернизации сети до 6a — это снятие ограничений по дальности. Многие интеграторы знают про ограничение длины Cat 6: при попытке запустить на ней 10 Гбит/с, сигнал затухает уже через 35–55 метров (в зависимости от качества меди и внешних наводок).
Сравнение: Cat 6 vs Cat 6a — Эволюция или необходимость?
Визуально эти кабели могут показаться идентичными, но главное отличие Cat 6 от Cat 6a кроется в «запасе прочности» и конструкции. Если "шестерка" проектировалась на пределе возможностей меди для гигабитных сетей, то категория 6a создавалась специально для приложений следующего поколения.
Чтобы вы могли быстро оценить Cat 6 и Cat 6a разницу и принять взвешенное решение, мы свели ключевые эксплуатационные параметры в таблицу. Это наглядно демонстрирует, за что именно платит заказчик.
| Характеристика | Cat 6 (Стандарт) | Cat 6a (Augmented) |
|---|---|---|
| Частота пропускания | 250 МГц | 500 МГц (В 2 раза выше) |
| Поддержка 10GBASE-T | Ограничена (37–55 метров*) | Гарантирована (100 метров) |
| Защита от перекрестных помех (Alien Crosstalk) | Базовая | Высокая (критично для пучков кабелей) |
| Диаметр проводника (обычно) | 23-24 AWG | 23 AWG (более толстая медь) |
*Дистанция 10G для Cat 6 сильно зависит от качества монтажа и внешних наводок, поэтому её нельзя гарантировать в проектной документации.
Возникает закономерный вопрос: стоит ли переплачивать за Cat 6a?
Если вы строите небольшую офисную сеть «на сейчас» со скоростью 1 Гбит/с, обычная 6-я категория справится. Но в битве Cat 6 vs Cat 6a побеждает последний, если речь идет о здании со сроком эксплуатации сети 10-15 лет. Переплата за кабель на этапе строительства составляет 15-20% от сметы, но замена кабельной системы в уже работающем офисе через 5 лет обойдется в разы дороже первоначальных вложений.
Главная проблема 10G сетей — Alien Crosstalk (AXT)
При проектировании сетей категории 6a инженеры сталкиваются с явлением, которое практически отсутствовало в гигабитных сетях. С ростом частоты до 500 МГц электромагнитное поле выходит за пределы оболочки кабеля, создавая межкабельные наводки (Alien Crosstalk или AXT).
Природа межкабельных наводок
В отличие от внутренних помех, которые компенсируются шаг-вивкой пар, Alien Crosstalk — это шум, приходящий извне, от соседних линий. Когда десятки кабелей плотно уложены в лоток или трубу на протяжении 50-70 метров, возникают помехи в жгуте.
На высоких частотах может возникнуть паразитный резонанс между одинаковыми парами соседних кабелей. Обычная неэкранированная витая пара в таких условиях «не тянет» заявленные характеристики: пакеты данных теряются, оборудование снижает скорость порта, и сеть работает нестабильно, несмотря на качественный монтаж.
Решение через Экранирование: Почему мы рекомендуем F/UTP
Единственный гарантированный способ избежать AXT — создать физический барьер для излучения. Поэтому экранированная витая пара 6a становится стандартом де-факто для ответственных узлов.
Мы предлагаем проверенные конфигурации защиты:

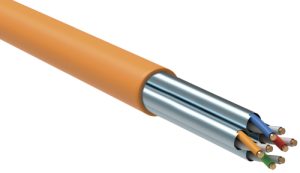

- Cat 6a F/UTP — кабель с общим экраном из фольги. Это оптимальный баланс цены и защиты, который полностью отсекает внешние наводки.
- Cat 6a U/FTP — каждая пара в индивидуальном экране. Исключает не только внешние, но и внутренние перекрестные помехи.

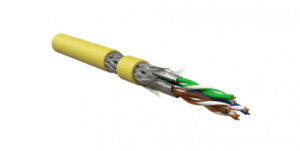

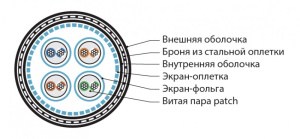

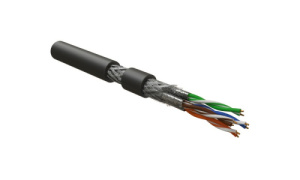

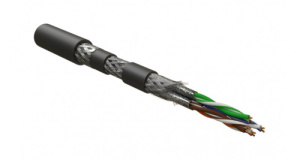

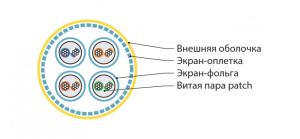

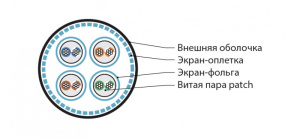

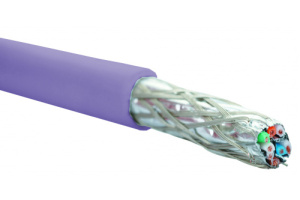

- S/FTP Cat 6a кабель — двойное экранирование (фольга + медная оплетка) для промышленных зон с высоким уровнем электромагнитных полей.
Конструктив: Медь 23 AWG и поддержка PoE++
В основе стандарта 6a лежит физическое увеличение количества металла. Чтобы обеспечить прохождение сигнала на частоте 500 МГц без критического затухания, используется только Cat 6a Solid — жесткий одножильный проводник. Многожильные патч-кордовые кабели (Stranded) допустимы только на коротких участках коммутации.
Сечение жилы и материал: «Честная медь»
Мы принципиально не работаем с омедненным алюминием (CCA). В нашем ассортименте только электротехническая медь (Bare Copper) высокой степени очистки. Это гарантирует стабильное сопротивление и отсутствие окисления в контактах патч-панелей.
Стандартным для категории 6a является калибр 23 AWG (диаметр жилы около 0.57–0.58 мм). Увеличенное сечение жилы по сравнению с привычным 24 AWG снижает активное сопротивление цепи. Это не просто «запас прочности», а необходимость для корректной работы приемопередатчиков 10-гигабитного оборудования.
Энергетика сети: PoE++ и нагрев
Толщина жилы 23 AWG становится критическим фактором при внедрении технологий дистанционного питания PoE++ (стандарт IEEE 802.3bt). Современные поворотные камеры, точки доступа Wi-Fi 6 и системы контроля доступа потребляют до 100 Ватт мощности.
При организации питания камер по витой паре через тонкие кабели происходит значительное выделение тепла. Когда сотни таких линий уложены в плотный лоток, возникает кумулятивный эффект — нагрев кабеля в пучке.
Логистика тяжелых грузов: Специфика доставки Cat 6a
Физические параметры проводника (23 AWG) и наличие плотного экранирования напрямую влияют на логистику. Если обычную "витуху" можно переносить под мышкой, то Cat 6a — это по-настоящему тяжелый кабель. Вес 500 метров экранированного кабеля может превышать 30–35 кг.
Специфика тары: Почему не коробки?
Из-за жесткости и веса, картонные коробки (pull-box) для этой категории практически не используются — их просто разрывает при размотке. Индустриальный стандарт упаковки для шестой «А» категории — это усиленный фанерный барабан (катушка).
Такая тара гарантирует сохранность геометрии кабеля, но усложняет ручную разгрузку. Вес бухты Cat 6a и габариты барабана требуют правильного закрепления в кузове. Обычная курьерская доставка кабеля часто приводит к тому, что барабаны катаются по кузову, повреждая внешнюю оболочку или ломая щеки катушки, что делает автоматизированную протяжку невозможной.
Спецтранспорт и механизация
Мы понимаем, что принять 5 километров кабеля на объекте своими силами — сложная задача. Поэтому наша доставка в Уфе и области для проектных партий осуществляется специально подготовленным транспортом.
В собственном автопарке СТ-Групп есть машины, оборудованные гидробортом. Это позволяет аккуратно спустить тяжелые паллеты с барабанами на землю или рампу без риска травм для персонала. Для крупных строительных объектов, где нет оборудованного склада, мы привлекаем манипулятор.
Тендерная безопасность и Нормативы: Сдаем объект с первого раза
При строительстве современной СКС скорость передачи данных — это требование заказчика, а безопасность — требование закона. Ошибка в выборе типа оболочки может стоить не только штрафов от пожарной инспекции, но и принудительного демонтажа всей кабельной трассы. Мы помогаем подобрать спецификацию строго по ГОСТ 31565-2012.
Пожарная безопасность (ФЗ-123): Какой кабель выбрать?
ФЗ-123Согласно "Техническому регламенту о требованиях пожарной безопасности", тип исполнения кабеля жестко привязан к назначению здания:
— безгалогенный кабель, который при горении не выделяет коррозионно-активных газов. Это стандартный выбор как кабель для ЦОД, бизнес-центров и мест с массовым пребыванием людей, так как он спасает дорогостоящую электронику от окисления.
— низкотоксичный кабель с пониженным дымовыделением. Это единственно верный вариант, если вы ищете кабель для школы, детского сада, больницы или дома престарелых.
Проектная поддержка и работа с вендорами
ВендорыСТ-Групп является официальным партнером ведущих производителей СКС. В нашем портфеле представлены Hyperline Cat 6a, решения от ITK, Nikolan и других лидеров рынка.
Для крупных объектов мы предлагаем услугу «Защита проекта». Регистрация сделки у вендора позволяет зафиксировать цены, получить специальные проектные скидки и гарантировать наличие объема на заводе под ваши сроки.
Часто задаваемые вопросы (FAQ) для инженеров и монтажников
Переход на 10-гигабитные сети вызывает много вопросов у тех, кто привык работать с обычной «витухой». Мы собрали ответы на самые популярные запросы из практики наших клиентов.
Можно ли обжать Cat 6a обычным коннектором RJ-45?
Технически это крайне сложно и не рекомендуется. Дело в том, что жила 23 AWG имеет диаметр около 0.57 мм (против 0.51 мм у Cat 5e), плюс толстая изоляция. В стандартный дешевый коннектор жилы просто не входят в направляющие каналы. Можно ли обжать Cat 6a? Да, но только используя специализированные полевые коннекторы (Field Termination Plug) или составные разъемы со вставкой-гребенкой, разработанные именно под 23-й калибр. Однако лучшая практика — заделка в патч-панель или модуль Keystone.
Как влияет экранирование на радиус изгиба Cat 6a?
Кабель шестой категории «А» значительно жестче и толще предшественников из-за плотного повива пар и наличия экранов (фольги). Критический радиус изгиба Cat 6a при монтаже составляет не менее 8 внешних диаметров кабеля, а при эксплуатации — не менее 4-х. Нарушение этого правила приводит к расслоению экрана и изменению геометрии пар, что мгновенно убивает характеристики линии на высоких частотах.
Существует ли обратная совместимость модулей и патч-кордов?
Да, физический интерфейс остается прежним — RJ-45 (8P8C). Вы можете подключить патч-корд Cat 5e в розетку Cat 6a, и линк поднимется. Но совместимость модулей работает по принципу «слабого звена»: вся линия будет работать по характеристикам низшей категории. Чтобы получить честные 10 Гбит/с, весь тракт (кабель, патч-панель, модули, патч-корды) должен соответствовать классу Ea / Cat 6a.
Как правильно сдавать объект заказчику?
Обычная «прозвонка» (wire map), которая показывает целостность жил, здесь бесполезна. Она не покажет затухание сигнала или перекрестные наводки. Полноценное тестирование линии на соответствие стандартам TIA (Permanent Link или Channel) можно провести только кабельным анализатором уровня Fluke DSX. Успешный Fluke test с запасом (headroom) — это единственный документальный аргумент, подтверждающий, что ваша сеть реально готова к передаче 10 Гигабит.
