Особенности витой пары для наружной (уличной) прокладки
Наружный кабель отличается от внутреннего материалом оболочки, конструктивным исполнением и температурным диапазоном эксплуатации. Ниже — ключевые параметры, которые определяют выбор кабеля для уличных условий Уфе.
Материалы оболочки — PE, LDPE, LSZH
ПВХ-оболочка (серый внутренний кабель) разрушается ультрафиолетом за 1–2 сезона: трескается, оголяет жилы, связь обрывается после первых морозов. Для наружной прокладки применяют светостабилизированный полиэтилен PE или LDPE (чёрный) — устойчив к УФ и сохраняет эластичность при –40 °C. PE-кабель заводят внутрь здания не более чем на 2–3 м до первого коммутационного шкафа, далее обязателен переход на кабель для внутренней прокладки в оболочке LSZH или нг(А)-HF (ГОСТ 31565-2012).
| Параметр | PE (полиэтилен) | LDPE | LSZH / нг(А)-HF | PVC (ПВХ) |
|---|---|---|---|---|
| Применение | Наружная прокладка (стандарт) | Наружная (улучшенный) | Переходная зона, внутри здания | Только внутри |
| УФ-стойкость | Да (чёрный, с сажей) | Да (улучшенная) | Нет | Нет (разрушается за 1–2 сезона) |
| Рабочая температура | –40…+80 °C (Hyperline) | –40…+60 °C (ITK) | –40…+60 °C | Ограниченная |
| Горючесть | Горючий | Горючий | Не распространяет горение | Горючий, токсичный дым |
| Наличие в каталоге | Основной ассортимент | Широкий выбор | Ограниченный выбор | Единичные позиции |
| Когда выбирать | Стандартная уличная трасса | Повышенная прочность на разрыв | Ввод в здание (2–3 м от PE) | Никогда на улице |
Категории кабеля — Cat 5e, Cat 6, Cat 6a
Категория определяет рабочую частоту и максимальную скорость Ethernet. Cat 5e с проводником 24 AWG (0,51 мм) — базовый и наиболее востребованный выбор для Gigabit Ethernet и PoE-питания IP-камер. Cat 6 (23 AWG, 0,56 мм) обеспечивает запас помехоустойчивости для высоконагруженных сетей. Cat 6a рассчитан на 10GBASE-T (500 МГц) при длине до 100 м — представлен в исполнении S/FTP.
| Параметр | Cat 5e | Cat 6 | Cat 6a |
|---|---|---|---|
| Рабочая частота | 100 МГц | 250 МГц | 500 МГц |
| Скорость Ethernet | Gigabit (1 Гбит/с) | Gigabit (улучшенный) | 10 Gigabit (10 Гбит/с) |
| AWG / диаметр | 24 AWG (0,51 мм) | 23 AWG (0,56 мм) | 23 AWG (0,56 мм) |
| Класс ISO/IEC 11801 | D | E | EA |
| Наличие в каталоге | Основной ассортимент | Расширенный выбор | Специализированные решения |
| Когда выбирать | IP-камеры, Gigabit Ethernet | Камеры >4 Мп, запас по скорости | 10GbE, магистральные каналы |

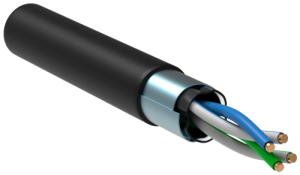

Типы экранирования — U/UTP, F/UTP, S/FTP
Неэкранированный U/UTP — базовый вариант для стандартных уличных трасс при расстоянии от силового кабеля не менее 200 мм. При прокладке рядом с ЛЭП или промышленным оборудованием выбирают F/UTP (общий экран из фольги) — минимальное расстояние от силовых линий снижается до 50 мм. При использовании F/UTP обязательно заземление экрана: сопротивление контура не более 2–3 Ом, заземление с одной стороны (ГОСТ Р 59789-2021).
| Параметр | U/UTP | F/UTP | S/FTP |
|---|---|---|---|
| Экран | Нет | Общий — алюминиевая фольга | Общий + индивидуальный на каждую пару |
| Мин. расстояние от силового кабеля | 200 мм | 50 мм | 50 мм |
| Заземление | Не требуется | Обязательно (≤ 2–3 Ом, одна сторона) | Обязательно |
| Когда выбирать | Стандартные трассы без наводок | Рядом с ЛЭП, на промзонах | 10GbE, критичные трассы |

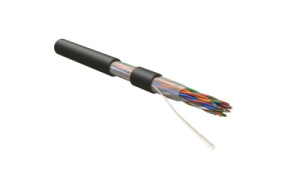

Конструктивные исполнения — стандартный, с тросом, бронированный
Стандартный PE-кабель прокладывают по фасадам, в кабельных лотках или ПНД-трубе. Для подвесного монтажа (воздушки) между зданиями применяют самонесущий кабель с тросом 1,2 мм — это экономит до 40% времени монтажа за счёт отсутствия отдельного несущего троса. Бронированный кабель со стальной лентой и двойной PE/PE-оболочкой прокладывают в грунт без защитной трубы. Многопарные исполнения (10, 25, 50, 100 пар) предназначены для магистральных линий и «последней мили» провайдеров.
Как выбрать витую пару для наружной прокладки
Медь (Cu) или CCA — почему это критично
CCA-проводник (омеднённый алюминий) имеет DC-сопротивление выше порога 9,38 Ом/100 м, критичного для стабильного PoE-питания. На практике инженеры нашего отдела наблюдают отказ IP-камер на CCA-линиях зимой: камера включает обогрев и ИК-подсветку, потребление достигает максимума, и CCA-линия не обеспечивает достаточную мощность. Дополнительная проблема — алюминиевый сердечник окисляется во влажной уличной среде, что ведёт к деградации контактов через 2–3 сезона. Все позиции в каталоге СТ-Групп — проводники из электролитической меди (Cu), что исключает эти риски.
- DC-сопротивление ≤ 9,5 Ом/100 м
- Стабильный PoE при –40 °C
- Срок службы — 15+ лет
- Не окисляется на контактах
- DC-сопротивление > 9,38 Ом/100 м
- Отказ камер зимой при пиковой нагрузке
- Окисление контактов через 2–3 сезона
- Не соответствует требованиям IEEE 802.3 для PoE
Алгоритм подбора кабеля под задачу
Пять шагов определяют подходящий кабель для конкретного объекта:
- Сценарий: видеонаблюдение, межзданийное соединение, периметр, «последняя миля»
- Способ монтажа: по фасаду, подвес (воздушка), в траншею, в кабельную канализацию
- Категория по скорости: Cat 5e для Gigabit Ethernet, Cat 6a для 10GbE
- Экранирование: есть ЛЭП или промышленные наводки → F/UTP; нет → U/UTP
- Конструкция: подвес → трос; грунт → броня; канализация → гидрофобный заполнитель
Сценарии применения наружной витой пары
IP-видеонаблюдение — один кабель для данных и питания
Основной драйвер рынка уличного кабеля — IP-камеры с PoE: один кабель передаёт видеопоток Ethernet и питание одновременно. Для базовых камер достаточно Cat 5e U/UTP PE с PoE (IEEE 802.3af, до 15,4 Вт на устройство). PTZ-камеры с обогревом требуют PoE++ (802.3bt, до 90 Вт), задействуя все 4 пары медного кабеля. На промзонах рядом с ЛЭП необходим экранированный F/UTP. При воздушном подвесе к столбу или между зданиями — кабель с тросом и обязательная грозозащита.
Межзданийное соединение — от корпуса до КПП
Кампусная подсистема СКС связывает корпуса, КПП, склады и гаражи в единую сеть. Подвесной монтаж: кабель с тросом, крепления через 1,5 м, обязательна грозозащита. Подземный монтаж: бронированный кабель (Hyperline UUTP4-C5E-S24-ARM-OUT-PE/PE-BK) или PE-кабель в ПНД-трубе. Максимальная длина сегмента — 100 м (с учётом патч-кордов по ГОСТ Р 53246-2008). При вводе PE-кабеля в здание обязателен переход на кабель для внутренней прокладки в оболочке LSZH в течение 2–3 м.
Периметральное наблюдение и другие B2B-сценарии
Периметральное видеонаблюдение на складах и промзонах: F/UTP Cat 5e PE для защиты от электромагнитных наводок. «Последняя миля» провайдера: 2-парный Cat 5e на подвесе между опорами, многопарные кабели (10–100 пар) для магистральных линий — представлены в каталоге в широком ассортименте. Уличные Wi-Fi точки доступа и мосты: PoE по наружному кабелю к антенне. СКУД (шлагбаумы, ворота, КПП): Cat 5e U/UTP PE с минимальной PoE-нагрузкой.
Витая пара и PoE — требования к наружному кабелю
Стандарты PoE — af, at, bt (PoE++)
PoE-стандарты определяют мощность, подаваемую на устройство по витой паре. Для базовых IP-камер достаточно IEEE 802.3af (до 15,4 Вт по 2 парам). PTZ-камеры и точки доступа требуют PoE+ (802.3at, до 30 Вт). Камеры с обогревом и мощные PTZ работают на PoE++ (802.3bt) — до 90 Вт, задействуя все 4 пары. Двухпарный кабель подходит только для базового PoE.
| Стандарт | Мощность на порту | Мощность на устройстве | Пары | Типовое устройство |
|---|---|---|---|---|
| IEEE 802.3af (PoE) | до 15,4 Вт | до 13 Вт | 2 | Базовая IP-камера |
| IEEE 802.3at (PoE+) | до 30 Вт | до 25,5 Вт | 2 | PTZ-камера, точка доступа |
| IEEE 802.3bt Type 3 (PoE++) | до 60 Вт | до 51 Вт | 4 | Камера с обогревом |
| IEEE 802.3bt Type 4 (PoE++) | до 90 Вт | до 71 Вт | 4 | LED-панели, мощные PTZ |
Требования к кабелю для PoE на улице
Для стабильного PoE-питания на наружных трассах кабель должен соответствовать трём условиям: медная жила (Cu) с DC-сопротивлением не выше 9,38 Ом/100 м; 4 пары для PoE++ (802.3bt); PE или LDPE оболочка для уличных условий. Рекомендуемая длина трассы для наружного PoE — не более 75 м (не стандартные 100 м): на длинных уличных участках возрастают потери напряжения, особенно зимой, когда камера потребляет максимум на обогрев и ИК-подсветку. В каталоге СТ-Групп все позиции — медная жила, большинство — четырёхпарные.
Типовые ошибки при выборе и монтаже наружного кабеля
По опыту работы инженерного отдела СТ-Групп с объектами в Уфе и области, ниже — четыре наиболее распространённых ошибки при проектировании наружных кабельных трасс.
ПВХ-оболочка (серый внутренний кабель) разрушается ультрафиолетом за 1–2 сезона: трескается, оголяет жилы, связь обрывается после первых морозов.
CCA-проводник: DC-сопротивление выше нормы PoE → потери питания, камера перезагружается зимой при пиковой нагрузке. Алюминиевый сердечник окисляется во влажной среде — полный отказ через 2–3 сезона.
Без троса — провисание, обрыв от ветровой и ледовой нагрузки. Без грозозащиты — медный кабель по воздуху работает как антенна для статического электричества: разряд выводит из строя коммутаторы и камеры.
PE горит и капает горящими каплями — прокладка внутри здания запрещена свыше 2–3 м до щитка (ГОСТ 31565-2012). Превышение 100 м — потеря сигнала и питания PoE; для наружных трасс рекомендуемая длина — 75 м.
Нормативные документы и стандарты
ГОСТы для наружной витой пары
ГОСТ Р 54429-2011 — основной стандарт для кабелей связи симметричных: определяет категории, требования к медному проводнику, электрические характеристики (волновое сопротивление 100 Ом, рабочая частота). ГОСТ Р 53246-2025 (вступил 01.02.2026, заменяет ГОСТ Р 53246-2008) впервые связывает требования к компонентам СКС с нормами пожарной безопасности ГОСТ 31565-2012. Для молниезащиты при воздушной прокладке действует ГОСТ Р 59789-2021: заземление экрана, сопротивление контура ≤ 2–3 Ом.
| Стандарт | Что регулирует | Статус |
|---|---|---|
| ГОСТ Р 54429-2011 | Кабели связи симметричные: категории, проводник, электрические параметры | Действующий |
| ГОСТ Р 53246-2025 | СКС: структура, каналы, пожарные требования для компонентов | Действующий (новый, с 01.02.2026) |
| ГОСТ 31565-2012 | Пожарная безопасность кабельных изделий (PE — горючий, LSZH — не распространяет горение) | Действующий |
| ГОСТ Р 59789-2021 | Молниезащита: заземление экрана F/UTP при воздушной прокладке | Действующий |
Тендерные требования (44-ФЗ / 223-ФЗ)
Статья 33 Федерального закона № 44-ФЗ предписывает описание объекта закупки через функциональные и технические характеристики — без указания конкретных торговых марок. Описание кабеля в ТЗ строится по ГОСТ Р 54429-2011: «кабель связи симметричный категории 5e, проводник медный однопроволочный 0,51 мм, оболочка PE, для наружной прокладки». Тендерный отдел СТ-Групп проведёт аудит ТЗ, подберёт аналоги и подготовит полный пакет документов: сертификаты соответствия, декларации ТР ТС / ТР ЕАЭС, паспорта качества.
Почему СТ-Групп — работа с экспертами, а не каталогом
Инженерный отдел с опытом более 10 лет проводит аудит проектов и расчёт совместимости компонентов: подбор кабеля под PoE-нагрузку, определение типа экранирования, расчёт длины трассы с учётом потерь напряжения на морозе.
Отдел продаж зарегистрирует проект у вендора для получения спецусловий. Hyperline предоставляет 15 лет компонентной гарантии на витую пару. Защита проекта фиксирует цены и приоритет поставки на время реализации.
Тендерный отдел подготовит заявку по 44-ФЗ/223-ФЗ: аудит ТЗ, подбор аналогов, полный пакет документации — сертификаты, декларации, паспорта качества.
Отдел логистики организует доставку по Уфе : от коробок 100 м до барабанов с магистральным кабелем. Гибкая фасовка — бухты 305 м (ITK), 500 м (Hyperline) или отрез от 1 м (ITK GENERICA, от 46 руб/м). Весь каталог витой пары — полный ассортимент для внутренней и внешней прокладки.
Материал проверен руководителем инженерного отдела СТ-Групп
Частые вопросы о витой паре для наружной прокладки
Главное отличие — материал оболочки. Внутренний кабель выпускается в ПВХ-оболочке (серый), которая разрушается ультрафиолетом за 1–2 сезона. Наружная витая пара имеет оболочку из полиэтилена PE или LDPE (чёрный) — светостабилизирована сажей, устойчива к УФ-излучению и сохраняет эластичность в диапазоне –40 °C … +80 °C (Hyperline) или –40 °C … +60 °C (ITK).
Наружный кабель выпускается в специальных исполнениях: с несущим тросом для подвесного монтажа, с бронёй из стальной ленты для прокладки в грунт, с гидрофобным заполнителем. Все позиции в каталоге СТ-Групп — с медной жилой (Cu), без CCA.
Нет. ПВХ-оболочка внутреннего кабеля не рассчитана на уличные условия: ультрафиолет разрушает её за 1–2 сезона, оболочка трескается и оголяет жилы. После первых морозов связь начинает обрываться.
Для наружной прокладки используют кабель с полиэтиленовой оболочкой PE или LDPE (чёрный) — она устойчива к УФ и сохраняет гибкость при морозах до –40 °C. Если кабель нужен на улице — между зданиями, к камере видеонаблюдения, к уличной точке доступа Wi-Fi — выбирайте витую пару для наружной прокладки с PE-оболочкой.
Cat 5e (рабочая частота 100 МГц, класс D по ISO/IEC 11801) — базовый выбор для Gigabit Ethernet, PoE-питания IP-камер, межзданийных соединений. В каталоге СТ-Групп это основная часть ассортимента.
Cat 6 (250 МГц, класс E) оправдан при запасе по пропускной способности: для камер разрешением выше 4 Мп, будущего перехода на мультигигабитные скорости. Проводник Cat 6 толще — 23 AWG (0,56 мм) против 24 AWG (0,51 мм) у Cat 5e. Для 10 Gigabit Ethernet (10GBASE-T) потребуется Cat 6a (500 МГц, класс EA) — представлен в каталоге в исполнении S/FTP.
Для стандартных уличных трасс (видеонаблюдение, межзданийное соединение) достаточно U/UTP при расстоянии до силовых кабелей не менее 200 мм.
F/UTP нужен в трёх случаях: прокладка рядом с силовыми линиями (допустимое расстояние до 50 мм); воздушный подвес между зданиями; периметральное наблюдение на промзонах и складах. При использовании F/UTP обязательно заземление экрана — не более 2–3 Ом, с одной стороны.
Три требования: медная жила (Cu) с DC-сопротивлением не выше 9,38 Ом на 100 м по IEEE 802.3; 4 пары (PoE++ / 802.3bt задействует все 4 для подачи до 90 Вт); PE или LDPE оболочка.
В каталоге СТ-Групп все позиции — медная жила, большинство — четырёхпарные. Например, ITK LC3-C5E04-139 (Cat 5e, U/UTP, LDPE, 305 м) или Hyperline UUTP4-C5E-S24-OUT-PE-BK-500 (Cat 5e, U/UTP, PE, 500 м).
По стандарту IEEE 802.3 максимальная длина сегмента — 100 м (с учётом патч-кордов). Для наружного PoE-питания рекомендуемая длина — не более 75 м: на длинных участках зимой возрастают потери напряжения при максимальном потреблении камеры (обогрев + ИК-подсветка).
Если длина трассы превышает 100 м — переходят на оптоволокно с медиаконвертером.
CCA-проводник имеет DC-сопротивление выше порога 9,38 Ом/100 м, критичного для PoE. Зимой камера включает обогрев и ИК — CCA-линия не обеспечивает достаточную мощность, камера перезагружается или отключается.
Во влажной среде алюминиевый сердечник CCA окисляется на контактах — деградация сигнала и отказ через 2–3 сезона. В каталоге СТ-Групп — только электролитическая медь (Cu).
Да, грозозащита обязательна при воздушном подвесе. Медный кабель по воздуху работает как антенна для статического электричества. Без грозозащитного модуля разряд выводит из строя PoE-коммутаторы и IP-камеры.
Требования: F/UTP; грозозащитный модуль на обоих концах линии; сопротивление контура заземления не более 2–3 Ом; экран заземлять только с одной стороны. Нормативы: ГОСТ Р 59789-2021, ПУЭ, РД 34.21.122-87. Проконсультируйтесь с инженерами СТ-Групп по расчёту грозозащиты.
PE-кабель допускается заводить на расстояние не более 2–3 метров до ближайшего коммутационного шкафа. Дальнейшая прокладка PE-кабеля внутри здания запрещена по ГОСТ 31565-2012: полиэтилен горит и капает горящими каплями, выделяя токсичный дым.
На границе ввода устанавливают патч-панель, от которой по зданию прокладывают кабель с оболочкой LSZH или нг(А)-HF — безгалогенный, не распространяющий горение. В каталоге СТ-Групп — кабели с оболочками LSZH и нг(А)-HF для переходных зон.
