Техническое определение: Что такое стандарт ISO/IEC 11801 Class F
В профессиональной среде Cable Cat 7 (или Класс F) — это не просто «толстый провод», а строго регламентированная среда передачи данных. В отличие от американского стандарта TIA, который долгое время не признавал эту категорию, международный стандарт ISO/IEC определил четкие Cat 7 характеристики, гарантирующие работу сети на частоте до 600 МГц. Это на 100 МГц выше, чем у категории 6а, что обеспечивает системе значительный запас прочности по соотношению сигнал/шум.
Ключевая особенность, отличающая Cat 7 F кабель от младших категорий — это тотальное экранирование. Стандарт не допускает существования неэкранированных (UTP) версий. Конструкция всегда подразумевает индивидуальную фольгу для каждой пары и общую металлическую оплетку.
В зависимости от задач, в нашем ассортименте представлена:
- Витая пара (монтажная) Solid — с одножильным медным проводником (обычно 23 AWG) для прокладки магистральных линий и укладки в лотки.
- Витая пара многожильная Cat 7 (Stranded) — используется преимущественно для изготовления патч-кордов, так как она более гибкая, но имеет большее затухание сигнала на длинных дистанциях.
Выбирая это решение, вы получаете гарантированную скорость 10 Гбит/с на дистанции до 100 метров и скрытый потенциал для пропускания до 40 Гбит/с на коротких линках (до 15–20 метров), что делает вашу сеть готовой к будущим нагрузкам.
Архитектура защиты: Почему Cat 7 — это всегда S/FTP?
Главное отличие седьмой категории от предшественников — это бескомпромиссный подход к экранированию. Чтобы обеспечить передачу сигнала на частоте 600 МГц без потерь, стандарт ISO/IEC 11801 исключает любые полумеры. Именно поэтому кабель S/FTP Cat 7 (иногда маркируемый как SSTP 4p Cat 7) имеет двойной контур защиты, где каждая витая пара изолирована друг от друга.

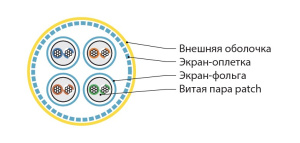

Анатомия кабеля: Двойной щит (S/FTP и F/FTP)
В профессиональной среде экранированная витая пара Cat 7 представляет собой сложную инженерную конструкцию. В отличие от обычной «витухи», здесь работает принцип матрешки:
- Индивидуальная защита пар (Foil): Каждая из четырех пар жилы (обычно 23 AWG) обернута в алюминиевую фольгу. Это устраняет перекрестные помехи внутри кабеля (Internal Crosstalk) — сигнал из первой пары не наводится на вторую.
- Общий контур (Shield/Braid): Поверх всех пар накладывается плотная медная оплетка (в конструкции S FTP Cat 7) или еще один слой фольги (в конструкции F FTP Cat 7). Этот слой работает как клетка Фарадея, отсекая мощные внешние электромагнитные помехи от станков, силовых кабелей и люминесцентных ламп.
Частота 600 МГц и скорость: В чем реальная разница?
Многие клиенты задаются вопросом: зачем переплачивать, если Cat 6a тоже поддерживает 10 Gigabit Ethernet? Ответ кроется в «запасе прочности» сигнала. Качественный Cat 7 STP кабель сертифицируется на полосу пропускания 600 МГц, в то время как категория 6a ограничена пределом в 500 МГц.
Эти «лишние» 100 МГц дают системе критически важное преимущество в условиях промышленных зон в Уфе:
- Стабильность: Более высокое соотношение сигнал/шум (SNR). Даже если уровень помех на объекте вырастет, сеть продолжит работать без сбоев пакетов.
- Скорость 10 Гбит/с: Гарантированная передача данных на расстояние до 100 метров.
- Скрытый потенциал: На коротких дистанциях (до 15–20 метров, например, внутри серверной стойки) качественный Cat 7 STP FTP способен пропускать трафик на скоростях до 40 Гбит/с, что делает его отличной инвестицией в будущее (Future Proofing).
⚠️ Миф о UTP: Осторожно, подделка!
Мы часто видим в поисковых системах запросы вроде «UTP Cat 7 купить», но вынуждены предостеречь вас как профессионалов.
Важно знать: Согласно международному стандарту, неэкранированная Cat 7 (UTP) физически не существует. Невозможно передать сигнал частотой 600 МГц по медной паре без экрана так, чтобы он не затух и не был искажен внешними наводками.
Если недобросовестный поставщик предлагает вам UTP кабель с маркировкой «Category 7», это 100% маркетинговая уловка или контрафакт. Скорее всего, под видом «семерки» вам пытаются продать обычный кабель 6-й категории по завышенной цене.
Инженерный практикум: 3 скрытые проблемы монтажа
Переход на седьмую категорию требует от инсталлятора изменения привычек. Кабель S/FTP не прощает ошибок, которые могли сойти с рук при работе с неэкранированной витой парой (UTP). Мы выделили три главных вызова, с которыми сталкиваются наши заказчики при построении сетей класса F.
1. Дилемма разъемов: GG45/TERA против RJ-45
Официально стандарт ISO для класса F предусматривает использование интерфейсов GG45 или TERA, так как стандартный «джек» физически ограничивает частотный диапазон. Однако рынок диктует свои условия, и 90% оборудования оснащено портами 8P8C.
Поэтому на практике повсеместно используется коннектор RJ45 Cat 7 в экранированном исполнении. Здесь кроется нюанс: обычный пластиковый «колпачок» не подойдет. Вам потребуется специализированный RJ45 8P8C Cat 7 с металлическим корпусом (Field Termination Plug), который обеспечивает непрерывность экрана.
2. «Эффект антенны» и Заземление
Главный враг экранированной системы — отсутствие «земли». Если экран кабеля никуда не подключен, он перестает защищать от помех и начинает работать как большая приемная антенна, собирающая все ЭМИ (электромагнитные импульсы) и наводки от силовых линий здания.
Чтобы избежать этого, в схеме монтажа обязательно должны присутствовать:
- Дренажный провод — тонкая жила внутри кабеля, обеспечивающая электрический контакт по всей длине экрана.
- Патч-панель с заземлением — именно на неё должен приходить дренаж и фольга.
3. Физика укладки: Жесткость и радиус изгиба
В отличие от гибких патч-кордов, магистральный SSTP 4p Cat 7 Solid — это тяжелый и жесткий кабель.
Толстая медная жила 23 AWG (0.57–0.64 мм) плюс двойной слой экрана делают его похожим на силовой провод. При прокладке в лотках и особенно при заводе в шкаф нужно строго соблюдать радиус изгиба (обычно не менее 8 внешних диаметров кабеля).
Сценарии применения: Где действительно нужен класс F?
Учитывая строгость требований к монтажу и заземлению, использование седьмой категории в обычном офисе часто избыточно. Однако существуют среды, где физическая защита канала передачи данных становится не опцией, а необходимостью. Именно здесь раскрывается весь потенциал стандарта ISO/IEC 11801.
Промышленность, ЦОД и высокоскоростной Интернет
Главная ниша для Ethernet Cat 7 — это объекты с агрессивной электромагнитной обстановкой. В заводских цехах, где работают мощные станки, сварочное оборудование и частотные преобразователи, обычная «витая пара» мгновенно ловит наводки, приводящие к потере пакетов.
Вторая ключевая сфера — это ядра корпоративных сетей. Профессиональный LAN cable Cat 7 (например, аналог популярного Unitronic LAN 1000 Cat 7) идеально подходит для сервера и магистральных соединений между коммутационными узлами. Он обеспечивает стабильный канал 10 Гбит/с на дистанции до 100 метров, полностью изолируя трафик от внешних воздействий.
Коммутация в стойке: Почему важен заводской патч-корд
Вся надежность экранированной линии может быть перечеркнута одним некачественным соединительным шнуром. Поэтому мы настоятельно не рекомендуем изготавливать коммутационные шнуры вручную — добиться нужных характеристик в полевых условиях практически невозможно.
Для коммутации в серверных шкафах следует использовать только заводской литой патч корд Cat 7. Такие изделия проходят тестирование на производстве и имеют гарантированные параметры затухания. В нашем каталоге представлены проверенные решения, например, Cabeus SSTP 4p Cat 7 patch, которые отлично зарекомендовали себя в проектах высокой плотности.
Конструктивно качественный Cat 7 S FTP patch (многожильный) сохраняет гибкость, необходимую для аккуратной укладки в органайзеры, но при этом обеспечивает двойное экранирование. Выбирая патч корд RJ 45 Cat 7, обращайте внимание на наличие металлического корпуса коннектора для замыкания контура заземления.
Спецлогистика в Уфе: Как мы возим тяжелые барабаны
Заказывая экранированную систему, важно учитывать не только электрические, но и физические параметры груза. Категория 7 — это «тяжелая артиллерия» в мире слаботочных систем. Из-за толстых медных жил (23 AWG), индивидуальной фольги каждой пары и общей металлической оплетки удельный вес этого кабеля значительно превышает привычные показатели UTP.
Транспортировка и Вес: Готовьтесь к приему груза
Если вы планируете Cat 7 купить в Уфе, обратите внимание на логистические нюансы. Стандартная бухта (pull-box) здесь редкость. Чаще всего этот тип продукции поставляется на фанерных или деревянных катушках.
Обычный барабан 305 м экранированной «семерки» может весить от 18 до 25 кг (в зависимости от типа оболочки: LSZH или PE), что почти вдвое тяжелее аналогов 5-й категории. Вес кабеля Cat 7 на катушках по 500 и 1000 метров требует использования складской механизации — вручную разгружать такие объемы неэффективно и травмоопасно.
Разгрузка на объекте: Манипуляторы и Гидроборт
Мы понимаем специфику проектных продаж. Когда кабель закупается оптом (километрами), он приезжает на паллетах. Для наших клиентов поставка на объект организуется с учетом наличия разгрузочной техники на стройплощадке.
Логистика СТ-Групп адаптирована под сложные задачи:
- Для складов с пандусом: отправляем фуры или грузовики с задней загрузкой.
- Для строящихся объектов без рампы: используем машины с гидробортом или манипуляторы, чтобы аккуратно спустить тяжелые паллеты на грунт.
Помощь в тендерах и ГОСТ (44-ФЗ / 223-ФЗ)
Работа с государственными контрактами и крупными корпоративными закупками требует не просто наличия товара на складе, но и юридически грамотного обоснования. Спецификации проектов часто составляются годами и содержат устаревшие или санкционные артикулы. Инженерный отдел СТ-Групп помогает адаптировать смету под актуальные реалии рынка, сохраняя требуемые технические параметры системы.
Импортозамещение и подбор аналогов
Если в вашей проектной документации заложен ушедший с рынка бренд, мы оперативно подберем доступный и качественный аналог Legrand или Panduit, который пройдет технадзор.
На сегодняшний день стандартом надежности в среднем и высоком ценовом сегменте является продукция брендов Hyperline и ITK. Они обеспечивают полное соответствие частотным характеристикам ISO 11801. Для бюджетных, но сертифицируемых решений мы часто используем кабель Cat 7 Cabeus.
Пожарная безопасность и специальные оболочки
В соответствии с ГОСТ 31565-2012, для прокладки в общественных зданиях (школы, больницы, офисные центры) допускается использовать только кабель с индексом нг(а)-HF (нераспространяющий горение, безгалогенный).
В нашем ассортименте всегда в наличии:
-
LSZH
LSZH SSTP 4p Cat 7 Cabeus и аналоги — кабель в оболочке LSZH (Low Smoke Zero Halogen), который при тлении не выделяет коррозионно-активных газов и густого дыма.
-
FLEX
Промышленный кабель повышенной прочности, например, серии кабель Etherline Robust Cat 7 Flex. Он устойчив к биомаслам, агрессивной химии и многократным изгибам, что критично для автоматизированных линий.
-
PE
Уличный (Outdoor) кабель в черной полиэтиленовой оболочке (PE). Он не боится ультрафиолета, мороза и влаги, идеально подходя для соединения зданий или подключения внешних IP-камер.
Часто задаваемые вопросы (FAQ)
Сложности монтажа: Обжим, проверка и стандарты
Вопрос: Можно ли выполнить обжим Cat 7 обычным инструментом?
Ответ: Технически — да, но практически это почти всегда приводит к ухудшению категории линка. Жилы 23 AWG слишком толстые для стандартных коннекторов RJ-45, предназначенных для 5e или 6 категорий. Обжим Cat 7 требует использования специальных полевых вилок (Field Termination Plug), которые монтируются без обжимного инструмента («бабочка» или зажимные ножи), либо специализированных экранированных коннекторов с направляющими вставками (Load Bar).
Вопрос: Какая схема распиновки правильная для этого кабеля?
Ответ: Схема распиновки жил (проводников) остается классической — чаще всего используется стандарт T568B (бело-оранжевый первый). Главное отличие не в цвете жил, а в том, как подключить экран. Критически важно, чтобы фольга каждой пары и общая оплетка имели надежный электрический контакт с металлическим корпусом разъема. Без этого система превратится в антенну для сбора помех.
Вопрос: Чем проверить качество линии после монтажа?
Ответ: Простой светодиодный «прозвонщик» здесь бесполезен. Он покажет электрическую целостность, но не увидит проблем с высокими частотами. Профессиональный тестер для Cat 7 — это кабельный анализатор (сертификатор) уровня Fluke DSX-5000/8000 или аналог от Softing/Viavi. Только такой прибор способен измерить параметры NEXT, Return Loss и затухание на частоте 600 МГц, подтвердив соответствие классу F.
