Кабель витая пара нг(А)-FRHF — огнестойкий безгалогенный

Витая пара нг(А)-FRHF: расшифровка и характеристики

Расшифровка маркировки по ГОСТ 31565-2012

Маркировка нг(А)-FRHF расшифровывается по ГОСТ 31565-2012 (действующий): «нг» — не распространяет горение при групповой прокладке, «(А)» — самая строгая категория нераспространения горения по ГОСТ Р МЭК 60332-3-22, «FR» (Fire Resistant) — сохраняет работоспособность в условиях пожара, «HF» (Halogen Free) — оболочка из безгалогенного компаунда ZH, не содержащего хлора, фтора и брома. Класс пожарной опасности — П1б.1.1.2.1.

Ключевые характеристики

Чем нг(А)-FRHF отличается от нг(А)-FRLS и нг(А)-HF

FRHF vs FRLS: галогены и коррозионная активность

Оба исполнения огнестойкие (FR) и допущены для систем противопожарной защиты по ФЗ-123. Различие — в материале оболочки. нг(А)-FRLS содержит галогены: при горении выделяет соляную кислоту (HCl), показатель коррозионной активности ПКА 2. нг(А)-FRHF — безгалогенный: оболочка из компаунда ZH, ПКА 1. Согласно ГОСТ 31565-2012 и данным отраслевых испытаний, коррозионная активность газов при горении нг(А)-FRHF в 28 раз ниже, чем у нг(А)-FRLS. Для дата-центров и серверных инженерный отдел СТ-Групп рекомендует именно нг(А)-FRHF: соляная кислота от FRLS разрушает контакты и платы оборудования.

FRHF vs HF: почему нг(А)-HF запрещён для систем противопожарной защиты

нг(А)-HF — безгалогенный, но не огнестойкий: в маркировке отсутствуют буквы «FR». При пожаре кабель нг(А)-HF теряет работоспособность, и подключённая система оповещения или пожарной сигнализации откажет. ФЗ-123 обязывает выполнять кабельные линии систем противопожарной защиты огнестойкими кабелями с медными жилами — допускаются только нг(А)-FRLS и нг(А)-FRHF. При проверке технического задания убедитесь, что в маркировке присутствует «FR».

Сравнительная таблица исполнений

нг(А)-FRHF — единственное исполнение, совмещающее огнестойкость (FR, 180 минут) и безгалогенность (HF, ПКА 1). Если на объекте системы противопожарной защиты и электроника или массовое скопление людей — выбирайте нг(А)-FRHF. Если достаточно огнестойкости без безгалогенности — допустим нг(А)-FRLS. Для обычных сетей без требований к огнестойкости подойдёт нг(А)-HF или LSZH.

Где обязательно применять витую пару нг(А)-FRHF

СОУЭ и пожарная сигнализация

Кабельные линии систем противопожарной защиты обязаны сохранять работоспособность при пожаре — это требование ФЗ-123 и СП 6.13130.2021. Витая пара нг(А)-FRHF обеспечивает передачу сигнала тревоги и управление эвакуацией в системах оповещения (СОУЭ) до 180 минут. В пожарной сигнализации (СПС/ОПС) кабель обеспечивает связь между извещателями и приёмно-контрольными приборами в условиях пожара.

ЦОД и серверные

В дата-центрах и серверных безгалогенность оболочки критична для защиты электроники. Для высокоскоростных 1/10G сетей в огнестойком исполнении доступны категории Cat 6A и выше с экранированием S/FTP.

Объекты массового пребывания людей

Торговые центры, аэропорты, больницы, метро, стадионы — объекты, где одновременно работают СОУЭ, IP-видеонаблюдение для контроля эвакуации и СКУД. На таких объектах нг(А)-FRHF обеспечивает и огнестойкость линий, и отсутствие коррозионных газов, опасных при массовой эвакуации.

Как выбрать категорию кабеля нг(А)-FRHF

Для стандартной пожарной сигнализации достаточно Cat 5e (100 Мбит/с). Для IP-СОУЭ с питанием PoE инженеры СТ-Групп рекомендуют Cat 6 (1 Гбит/с). Для систем с PoE++ (до 90 Вт по IEEE 802.3bt) и многоканальным IP-видеонаблюдением — Cat 6A (10 Гбит/с). Cat 7 и Cat 7A с экранированием S/FTP предназначены для магистральных линий ЦОД.

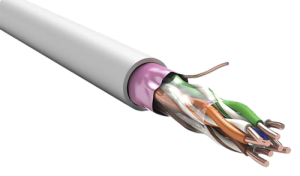

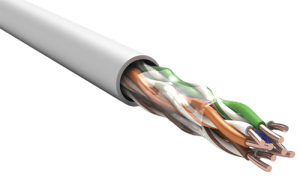

Выбор экранирования: от U/UTP до S/FTP

Для стандартных трасс пожарной сигнализации без близости к силовым кабелям достаточно неэкранированных решений U/UTP от DKC и ITK. Экранированные варианты U/FTP и F/FTP применяются в зонах с умеренными электромагнитными помехами. S/FTP обеспечивает максимальную помехозащищённость и обязателен для Cat 7/7A. Для подсистем без требований огнестойкости (офисные сети) целесообразно использовать стандартную витую пару нг(А)-HF или LSZH — экономия до 30% бюджета на пассивной инфраструктуре.

ОКЛ: почему огнестойкий кабель без кабельной линии не пройдёт приёмку

Из чего состоит огнестойкая кабельная линия

ОКЛ (огнестойкая кабельная линия) — сертифицированная система из четырёх компонентов: огнестойкий кабель нг(А)-FRHF, огнестойкий кабеленесущий лоток, крепёж и огнезащитные проходки через стены и перекрытия. Сертификат ОКЛ выдаётся на конкретную комбинацию компонентов по результатам испытаний по ГОСТ Р 53316-2021.

Сертификат ОКЛ и приёмка пожарного надзора

Подмена любого элемента ОКЛ аннулирует сертификат. Без действующего сертификата на конкретную комбинацию кабеля и кабеленесущей системы объект не проходит приёмку пожарного надзора — даже если сам кабель полностью соответствует ГОСТ 31565-2012. Инженерный отдел СТ-Групп проверяет совместимость компонентов ОКЛ на этапе проектирования.

Комплектная поставка ОКЛ от СТ-Групп

СТ-Групп поставляет витую пару нг(А)-FRHF вместе с компонентами ОКЛ одним рейсом: кабель, огнестойкие лотки DKC Firelines, крепёж и огнезащитные проходки. Комплектная поставка гарантирует совместимость компонентов и сокращает логистические издержки при оснащении объектов в Уфе.

DKC и ITK: сравнение линеек нг(А)-FRHF

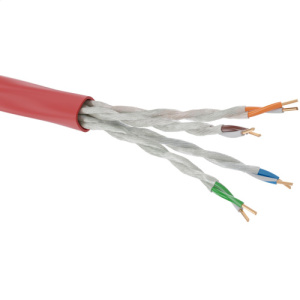

DKC закрывает задачи от базовой пожарной сигнализации (Cat 5e U/UTP) до магистральных линий ЦОД (Cat 7A S/FTP) и обеспечивает комплектную ОКЛ через экосистему Firelines. ITK предлагает решения Cat 5e для внешних трасс с двух- и четырёхпарными вариантами. Красный цвет оболочки DKC и оранжевый ITK — маркировочные: позволяют визуально отличить огнестойкие линии от стандартных кабельных трасс при обслуживании и проверках.

Типичные ошибки при выборе кабеля для систем пожарной безопасности

Подмена нг(А)-FRHF на нг(А)-HF

нг(А)-HF — безгалогенный, но не огнестойкий. При пожаре кабель теряет работоспособность, система оповещения откажет. Инженерный отдел СТ-Групп выявляет подобные подмены при аудите технических заданий: проверяйте наличие «FR» в маркировке.

Монтаж без сертифицированной ОКЛ

Огнестойкий кабель, проложенный в несертифицированных лотках или с неподходящим крепежом, не образует ОКЛ. Пожарный надзор откажет в приёмке объекта. Сертификат ОКЛ подтверждает огнестойкость всей линии как системы — отдельного кабеля недостаточно.

FRLS в ЦОД вместо FRHF

Экономия на оболочке нг(А)-FRLS вместо нг(А)-FRHF в дата-центре обходится дорого: при пожаре галогены из оболочки FRLS образуют соляную кислоту, которая разрушает серверное оборудование. Для серверных и ЦОД допустим только безгалогенный нг(А)-FRHF.

Cat 5e для IP-СОУЭ с PoE++

Cat 5e обеспечивает 100 Мбит/с — этого недостаточно для IP-СОУЭ с одновременной передачей данных, видео и питанием PoE++ (до 90 Вт по IEEE 802.3bt). Минимальная рекомендация — Cat 6, оптимальная — Cat 6A.

Как заказать витую пару нг(А)-FRHF у дистрибьютора СТ-Групп

Формат поставки

Витая пара нг(А)-FRHF поставляется в бухтах: 305 м (DKC Cat 5e и Cat 6, ITK Cat 5e) для этажной разводки и 500 м (DKC Cat 6A, Cat 7, Cat 7A) для магистральных огнестойких линий. Все категории от Cat 5e до Cat 7A с типами экранирования от U/UTP до S/FTP доступны к заказу.

Проектные скидки и регистрация объекта

СТ-Групп регистрирует проекты у производителей DKC и ITK для получения специальных проектных условий (Project Price Protection). Регистрация фиксирует цены и защищает спецификацию от демпинга конкурентов на этапе торгов.

Комплектная поставка кабеля и компонентов ОКЛ

Логистика СТ-Групп объединяет в один рейс витую пару нг(А)-FRHF, огнестойкие лотки, крепёж, проходки и оборудование систем противопожарной защиты. Поставка синхронизируется с графиком монтажа (Just-in-Time) — кабель привозится строго к началу прокладки огнестойких трасс в Уфе и области.

Тендерное сопровождение: 44-ФЗ, 223-ФЗ

Тендерный отдел СТ-Групп выполняет аудит технического задания на соответствие нормативам пожарной безопасности, подбирает аналоги от DKC и ITK, готовит полный пакет документов: сертификат пожарной безопасности (класс П1б.1.1.2.1), сертификат ОКЛ, протоколы испытаний на огнестойкость, паспорт качества. Коды ОКПД2 и ТНВЭД предоставляются для классификации продукции в заявке.
