Технические характеристики и Конструкция
Частотный диапазон и Стандарт Class Fᴬ
Основное преимущество данного решения — расширенная полоса пропускания 1000 МГц, что значительно превышает возможности предыдущих поколений. Главные отличия Cat 7 и 7a кроются именно в частотном потенциале: если "семерка" ограничивается 600 МГц, то стандарт 7a разработан для более требовательных задач. Это полноценный высокочастотный кабель, способный поддерживать стабильность сигнала при пиковых нагрузках.
Конструкция S/FTP: Детальный разбор

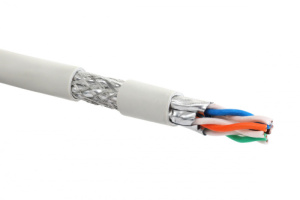

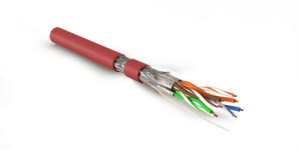

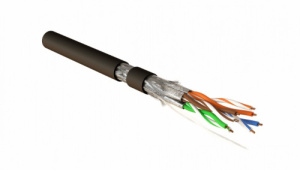

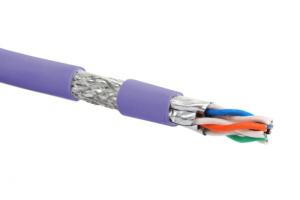

Чтобы обеспечить заявленные характеристики, применяется экран S/FTP. Эта аббревиатура расшифровывается как Shielded Foiled Twisted Pair, но на практике часто используется термин PiMF (Pairs in Metal Foil). Архитектура кабеля выглядит следующим образом:
- Каждая пара в фольге: индивидуальное экранирование защищает сигнал от внутренних наводок между парами.
- Медная оплетка: общий внешний экран с высокой плотностью экранирования (обычно не менее 60%) защищает от внешних помех и придает кабелю механическую прочность.
- Жила 23 AWG: использование монолитного медного проводника этого калибра снижает сопротивление.
Скоростные характеристики
Кабель гарантирует стабильную скорость 10 Гбит/с на расстоянии до 100 метров. Более того, благодаря широкой полосе пропускания, возможна передача данных на скоростях до 40 Гбит/с на коротких линках (обычно до 50 метров для определенных приложений).
Сравнительный анализ: Cat 6a vs Cat 7 vs Cat 7a
Таблица сравнения стандартов
Чтобы понять, какое решение оптимально для вашей задачи, проведем прямое сравнение витой пары последних поколений. Часто выбор неочевиден, так как разница в цене между категориями может быть существенной, а реальный выигрыш в производительности зависит от конкретного оборудования.
Ниже представлена сводная таблица категорий кабеля, где наглядно сопоставлены ключевые характеристики Cat 6a, Cat 7 и Cat 7a:
| Категория | Частота (МГц) | Скорость (100 м) | Типичный экран |
|---|---|---|---|
| Cat 6a | 500 МГц | 10 Гбит/с | U/FTP, F/UTP |
| Cat 7 | 600 МГц | 10 Гбит/с | S/FTP |
| Cat 7a | 1000 МГц (до 1200) | 10 Гбит/с (до 40 на коротких) | S/FTP |
Почему Cat 7 — тупиковая ветвь
При проектировании современных сетей эксперты всё чаще пропускают "семерку". Основные недостатки Cat 7 заключаются в его промежуточном положении. Его техническое ограничение 600 МГц дает лишь незначительный прирост по сравнению с качественным Cat 6a (500 МГц), но при этом требует использования экранированных разъемов и более дорогого монтажа.
Проблема интерфейсов и совместимости (Экспертный блок)
Ловушка разъема RJ-45
При проектировании сетей высшего уровня инженеры часто сталкиваются с неочевидной проблемой. Несмотря на то, что физическая совместимость RJ45 позволяет подключить кабель 7-й серии в стандартный порт, это приводит к снижению производительности системы. Стандартный интерфейс 8P8C (RJ-45) сертифицирован только до 500 МГц.
Рекомендованные интерфейсы (GG45/TERA)
Для решения задачи высокоскоростной передачи данных международные стандарты предлагают два основных типа коннекторов, которые кардинально отличаются архитектурой:
Этот разъем уникален тем, что сохраняет обратную совместимость с RJ-45. При подключении обычного патч-корда работают стандартные 8 контактов. Однако, при использовании специальной вилки GG45, переключатель внутри разъема задействует 4 дополнительных контакта по углам для передачи высоких частот.
Это не просто сетевой интерфейс, а решение, пришедшее как адаптация под промышленные разъемы высокой надежности. TERA имеет четырехкамерную конструкцию, где каждая пара полностью изолирована от других. Это исключает наводки и позволяет использовать один кабель для нескольких приложений одновременно (Cable Sharing).
Сценарии применения
Агрессивные среды и Промышленность
Благодаря своей конструкции, Cat 7a — это идеальный кабель для завода и производственных цехов. В условиях, где работают мощные станки, сварочные аппараты и генераторы, обычная витая пара быстро теряет пакеты данных. Здесь на первый план выходит защита от электромагнитных помех.
Технология Cable Sharing
Уникальная особенность стандарта Cat 7a с разъемами типа TERA или GG45 — это возможность реализации стратегии Cable Sharing. Поскольку каждая пара изолирована экраном, перекрестные наводки между ними отсутствуют полностью. Это позволяет использовать один физический кабель для одновременной работы нескольких сервисов.
Логистика, Сервис и Коммерция
Особенности поставки: Вес и Габариты
Планируя закупку, важно учитывать физические параметры продукта. Из-за плотного экранирования и толстых медных жил вес кабеля Cat 7a значительно превышает показатели младших категорий (может достигать 60–70 кг на километр). Стандартная заводская намотка — это массивный деревянный барабан с кабелем, для разгрузки которого на объекте часто требуется спецтехника или машина, осуществляющая доставку с гидробортом.
География и Условия продажи в СТ-Групп
Мы предлагаем гибкие условия сотрудничества для системных интеграторов и монтажных организаций. В зависимости от объема закупки формируется итоговая цена за метр, а для комплектации крупных объектов выгоднее сразу купить оптом с прямой отгрузкой. Мы поддерживаем постоянное наличие на складе наиболее востребованных марок кабеля.
Наша логистическая сеть включает собственные склады и офисы в Уфе. Это позволяет нам оперативно закрывать потребности региональных заказчиков, минимизируя сроки поставки.
Часто задаваемые вопросы (FAQ)
Монтаж и Эксплуатация
Многие инсталляторы сталкиваются с проблемой: как обжать Cat 7a, если жилы не входят в обычный коннектор? Дело в том, что для проводников диаметром AWG 23 и толстой изоляции требуется специализированный инструмент для Cat 7a и соответствующие разъемы.
Да, это критически важно. Заземление экрана (дренажного провода и оплетки) должно быть выполнено как минимум с одной стороны линка (в патч-панели), а в идеале — с обеих, при условии выравнивания потенциалов зданий.
Да, прокладка в лотках требует соблюдения строгих норм. Из-за жесткости конструкции S/FTP нельзя допускать резких перегибов (радиус изгиба — 8 диаметров).
