Как выбрать витую пару для внутренней прокладки
Выбор кабеля для внутренних сетей определяется четырьмя параметрами: категория, тип оболочки, материал жилы и экранирование. Каждый из них напрямую влияет на пропускную способность, пожарную безопасность и срок службы горизонтальной подсистемы СКС. Ниже — рекомендации инженерного отдела СТ-Групп по каждому параметру.
Категория кабеля: Cat 5e, Cat 6 или Cat 6A

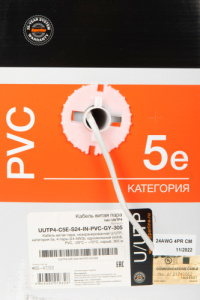

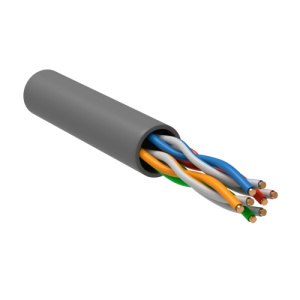

Cat 5e (частотный диапазон до 100 МГц) поддерживает Gigabit Ethernet (1000BASE-T) и закрывает потребности большинства офисных проектов: рабочие места, IP-телефония, PoE-камеры, устройства СКУД. Это оптимальный выбор по соотношению цены и производительности для горизонтальной подсистемы.
Cat 6 (до 250 МГц, жила 23 AWG) — вариант с запасом на модернизацию сети. Подходит для устройств PoE++ мощностью до 60–90 Вт (IEEE 802.3bt): PTZ-камеры, точки доступа Wi-Fi 6. Меньшее сопротивление жилы 23 AWG снижает нагрев кабеля при высокой мощности питания.
Cat 6A (до 500 МГц) необходима для серверных помещений и ЦОД, где требуется 10GBASE-T по меди на расстоянии до 100 м. Экранирование U/FTP или S/FTP снижает перекрёстные наводки (alien crosstalk) при высокой плотности кабелей в общих лотках.
Закладывать Cat 6A для подсистем, не требующих 10 Гбит/с (IP-телефония, СКУД, устройства 10/100 Mbps), нерационально — экономия при выборе Cat 5e для таких задач достигает 30% бюджета на пассивную инфраструктуру.
Тип оболочки: PVC, LSZH нг(А)-HF, нг(А)-LSLTx — требования ГОСТ 31565-2012
Тип оболочки кабеля определяется назначением здания и условиями прокладки. ГОСТ 31565-2012 устанавливает шесть индексов пожаробезопасности кабельных изделий, каждый из которых обязателен для конкретного типа объекта.
- Одиночная прокладка в промышленных зонах
- Стандартная ПВХ-оболочка
- Не для групповой прокладки в зданиях с людьми
- Групповая прокладка в зданиях с массовым пребыванием
- Безгалогенная, минимальное дымовыделение
- Низкая коррозионная активность продуктов горения
- Сохранение работоспособности до 180 минут при пожаре
- Системы оповещения и аварийного освещения
- Федеральный закон 123-ФЗ
PVC допустима только при одиночной прокладке в производственных помещениях — при горении выделяет хлороводород и плотный токсичный дым. LSZH нг(А)-HF обязательна для офисных зданий, бизнес-центров и торговых комплексов при групповой прокладке. Для социальных объектов — нг(А)-LSLTx с пониженной токсичностью. Для линий пожарной сигнализации — огнестойкая нг(А)-FRHF.
Нарушение требований ГОСТ 31565-2012 к классу пожаробезопасности при групповой прокладке влечёт предписания пожарного надзора и демонтаж кабельных линий. Инженерный отдел СТ-Групп проверяет класс оболочки при формировании каждой проектной спецификации.
- Сопротивление ~93,8 Ом/км — стабильное питание PoE
- Соответствует ГОСТ Р 54429-2011
- Надёжный контакт IDC — срок службы 15+ лет
- 99,7% позиций каталога СТ-Групп
- Сопротивление ~150 Ом/км — перегрев при PoE
- Не соответствует ГОСТ Р 54429-2011
- Окисление контактов IDC — потеря линка за 6–12 мес.
- Хрупкость — ломается при монтаже в гофротрубе
- Экономия ~15% не оправдывает затраты на демонтаж
Экранирование: UTP, FTP или S/FTP
Неэкранированный кабель U/UTP закрывает потребности 80% офисных проектов СКС при соблюдении нормативного расстояния от силовых кабелей — не менее 50 мм в разных кабелепроводах и 125 мм от люминесцентных ламп (ГОСТ Р 53246-2008).
Экранированный F/UTP (общий экран из фольги) необходим в серверных помещениях, зонах рядом с мощными электродвигателями и частотными приводами, а также при параллельной прокладке с силовыми кабелями. S/FTP (индивидуальные экраны пар + общий) применяется для Cat 6A и Cat 7 в ЦОД при высокой плотности кабелей.
Без качественного заземления экран работает как антенна, усиливая наводки вместо их подавления. Для стандартной офисной СКС инженерный отдел рекомендует качественный U/UTP с медной жилой — при соблюдении монтажных расстояний это обеспечивает стабильную работу Gigabit Ethernet без дополнительных затрат на заземление экрана.
Витая пара по типу объекта: от офиса до серверной
- Cat 5e или Cat 6, U/UTP
- Оболочка LSZH нг(А)-HF
- Бухта 305 м на этаж
- Кабель-каналы, гофра, фальшпотолок
- Макс. линия 90 м + 10 м патч-корды (ISO/IEC 11801)
- Cat 6A (500 МГц) для 10GBASE-T
- Экранирование U/FTP или S/FTP
- LSZH нг(А)-HF обязательна
- Учёт нагрева при PoE++ в плотных пучках
- PoE (802.3af, до 15,4 Вт) — Cat 5e, медь 24 AWG
- PoE++ (802.3bt, до 90 Вт) — Cat 6, 23 AWG
- Только медная жила (Cu) — CCA непригоден
- Solid для стационарной прокладки
- F/UTP при электромагнитных помехах
- Оболочка нг(А)-LSLTx — пониженная токсичность (ГОСТ 31565-2012)
- Пожарная сигнализация — нг(А)-FRLSLTx
- ITK LC1-C5E04-122 (Cat 5e, зелёный, 305 м)
- Огнестойкая оболочка нг(А)-FRHF
- Работоспособность при пожаре до 180 минут
- Системы оповещения и аварийного освещения
- нг(А)-FRLSLTx — для зданий с массовым пребыванием
- ITK LC1-C5E04-157 (Cat 5e, нг(А)-FRLS, 305 м)
Сравнение категорий витой пары: Cat 5e vs Cat 6 vs Cat 6A
| Параметр | Cat 5e | Cat 6 | Cat 6A |
|---|---|---|---|
| Частотный диапазон | до 100 МГц | до 250 МГц | до 500 МГц |
| Макс. скорость | 1 Гбит/с (1000BASE-T) | 1 Гбит/с (10GBASE-T до 55 м) | 10 Гбит/с (10GBASE-T до 100 м) |
| AWG жилы | 24 AWG (0,51 мм) | 23 AWG (0,57 мм) | 23 AWG (0,57 мм) |
| Разделитель пар | Нет | Крестовидный | Крестовидный |
| Поддержка PoE | PoE, PoE+ (до 30 Вт) | PoE, PoE+, PoE++ (до 90 Вт) | PoE, PoE+, PoE++ (до 90 Вт) |
| Применение | Офис, телефония, PoE-камеры, СКУД | Офис с запасом, PoE++ устройства | Серверные, ЦОД, 10GbE по меди |
| Ценовой ориентир | от 30 руб/м | от 88 руб/м | по запросу |
Cat 5e — массовый выбор для горизонтальной подсистемы: Gigabit Ethernet достаточен для 80% офисных задач. Cat 6 стоит закладывать при необходимости питания устройств PoE++ или как задел на перспективу. Cat 6A оправдана только для подтверждённых задач 10GBASE-T в серверных помещениях.
Типовые ошибки при выборе витой пары для внутренней прокладки
Инженерный отдел СТ-Групп фиксирует пять наиболее распространённых ошибок при закупке кабеля для внутренних сетей. Каждая из них приводит к финансовым потерям — от простоя оборудования до демонтажа кабельных линий.
Омеднённый алюминий дешевле на ~15%, но не соответствует ГОСТ Р 54429-2011. При питании устройств по PoE — перегрев жил, нестабильное питание, отключение IP-камер и точек доступа. Окисление контактов IDC приводит к потере линка через 6–12 месяцев.
ГОСТ 31565-2012 запрещает PVC-кабель при групповой прокладке в зданиях с массовым пребыванием людей. Последствие: предписание пожарного надзора и демонтаж всех кабельных линий.
Cat 6A оправдана только для 10GBASE-T. Для подсистем IP-телефонии и СКУД (10/100 Mbps) Cat 5e обеспечивает полную функциональность. Выбор Cat 5e для таких задач экономит до 30% бюджета на пассивной инфраструктуре.
Без качественного заземления экран работает как антенна и усиливает наводки. В стандартных офисных условиях U/UTP при соблюдении расстояния от силовых кабелей (≥50 мм) обеспечивает стабильную работу без экрана.
Многожильный (stranded) кабель предназначен для патч-кордов 3–5 м. На длинных трассах горизонтальной подсистемы ухудшаются частотные характеристики и возрастает затухание. Для стационарной прокладки — только однопроволочная жила (solid).
Бренды витой пары в каталоге СТ-Групп
Самый широкий ассортимент внутренней витой пары: категории от Cat 5e до Cat 7, все типы оболочек и экранирования. Бухты 25, 100, 305 и 500 м. Расширенная цветовая палитра для маркировки подсистем СКС. Сертификация UL, ETL, РОСС.
Категории от Cat 5e до Cat 7. Самый широкий диапазон классов пожаробезопасности: от PVC до огнестойкой нг(А)-FRLSLTx (180 минут). Линейка РФ/С и РФ/Т для госзакупок. Бюджетная GENERICA — от 30 руб/м.
DKC: Cat 5e–6A, PVC и LSZH нг(А)-HF, стандарты ISO 11801 и ГОСТ Р 53246. EuroLAN: российский производитель, PVC нг(А)-LS и LSZH нг(А)-HF. SPL: F/UTP Cat 5e LSZH, катушки 500 м, гарантия 25 лет. Legrand: для проектов с привязкой к экосистеме бренда.
Условия работы с СТ-Групп: от подбора до доставки на объект
Регистрация проекта у вендоров (Hyperline, ITK, DKC) — специальная проектная скидка. Приоритет в производстве, резерв дефицитных позиций и защита спецификации от демпинга конкурентов. Оптовые условия формируются индивидуально.
Аудит ТЗ: перевод сленга в ГОСТ-номенклатуру, проверка класса оболочки, подбор аналогов. Комплект документов: сертификат EAC, паспорт качества, Форма 2, MAF, КС-2/КС-3. Для госзакупок — ITK РФ/С и РФ/Т.
Расчёт PoE-бюджета, совместимости компонентов (кабель + патч-панели + Keystone + розетки одного вендора), класса пожаробезопасности оболочки. Проверка физической совместимости жилы с IDC-контактами коммутационного оборудования.
От отдельных бухт до проектных отгрузок на паллетах. Гидроборт для тяжёлых грузов. Поэтажная раскладка. Just-in-Time: синхронизация с графиком монтажа. Консолидация разнородных грузов в одном рейсе.
Материал проверен руководителем инженерного отдела СТ-Групп. Подробнее об отделе проектирования.
Вопросы и ответы: витая пара для внутренней прокладки
Cat 5e (до 100 МГц, 1000BASE-T) закрывает потребности большинства офисных проектов СКС: Gigabit Ethernet, IP-телефония, PoE-камеры, СКУД. Cat 6 (до 250 МГц, 23 AWG) — вариант с запасом на модернизацию и для устройств PoE++ мощностью до 60–90 Вт. Cat 6A (до 500 МГц, 10GBASE-T на 100 м) необходима для серверных помещений и ЦОД.
PVC допустима только при одиночной прокладке в производственных помещениях. LSZH нг(А)-HF обязательна для групповой прокладки в зданиях с массовым пребыванием людей (ГОСТ 31565-2012). При горении PVC выделяет токсичный дым, LSZH — минимальное дымовыделение. Для школ и больниц — нг(А)-LSLTx, для пожарной сигнализации — нг(А)-FRHF.
CCA не рекомендуется для профессиональных проектов. Не соответствует ГОСТ Р 54429-2011, сопротивление на 60% выше меди. Непригоден для PoE: перегрев, нестабильное питание, окисление контактов IDC. В каталоге СТ-Групп 99,7% позиций — медная жила.
PoE/PoE+ (до 30 Вт) — Cat 5e, медь 24 AWG. PoE++ (до 90 Вт) — Cat 6, 23 AWG. Обязательно: медная жила, solid-проводник. При помехах — F/UTP. Оболочка LSZH нг(А)-HF при групповой прокладке.
В 80% офисных проектов — нет. U/UTP достаточно при расстоянии от силовых кабелей ≥50 мм и от ламп ≥125 мм (ГОСТ Р 53246-2008). Экран нужен в серверных и зонах с мощными помехами. Без заземления экран ухудшает характеристики.
ГОСТ 31565-2012 предписывает нг(А)-LSLTx — пониженная токсичность продуктов горения. Для пожарной сигнализации — нг(А)-FRLSLTx. В каталоге: ITK LC1-C5E04-122 (Cat 5e, зелёный, 305 м).
Solid (однопроволочная) — для стационарной прокладки в горизонтальной подсистеме, трассы до 90 м. Stranded (многопроволочная) — для патч-кордов 3–5 м. Все позиции витой пары для внутренней прокладки в каталоге — solid.
Технически работает, но PE-оболочка не соответствует ГОСТ 31565-2012 для внутренней групповой прокладки. Внешний кабель толще и жёстче, затрудняет монтаж. Используйте кабель для внутренней прокладки: PVC или LSZH.
305 м = 1000 футов — международный стандарт. Из одной бухты получается 3–4 линии горизонтальной подсистемы (макс. 90 м по ISO/IEC 11801). Также доступны бухты 100 м и катушки 500 м. ITK GENERICA — от 1 м.
Сертификат ТР ТС (EAC), паспорт качества, Форма 2, MAF, КС-2/КС-3. Аудит ТЗ: перевод сленга в ГОСТ-номенклатуру, проверка класса оболочки, подбор аналогов. Для госзакупок — ITK РФ/С и РФ/Т.
