Что такое витая пара PE — свойства полиэтиленовой оболочки
HDPE — физико-химические свойства материала оболочки
PE-оболочка наружного кабеля витая пара изготавливается из полиэтилена высокой плотности — HDPE (он же ПЭНД — полиэтилен низкого давления). HDPE отличается линейной молекулярной структурой с минимальным количеством боковых ответвлений. Результат — плотность 0,941–0,965 г/см³ и высокая механическая прочность. Требования к полиэтиленовым композициям для кабельной промышленности установлены ГОСТ 16336-2013.
Пять свойств HDPE-оболочки кабеля, которые определяют его пригодность для наружной прокладки:
- Механическая прочность — линейная структура HDPE придаёт оболочке жёсткость. Кабель выдерживает протяжку в трубах канализации, крепление хомутами на подвесе, контакт с грунтом в защитных каналах.
- УФ-стабилизация — светостабилизированный полиэтилен содержит углеродный стабилизатор (carbon black) — мелкодисперсный углерод, поглощающий ультрафиолет. Именно поэтому PE-кабель для наружной прокладки всегда чёрного цвета: не эстетика, а физика.
- Влагозащита — крайне низкое влагопоглощение HDPE предотвращает миграцию воды вдоль жил. Это критично для подземных и канализационных трасс, где кабель постоянно контактирует с влагой.
- Диэлектрические свойства — сопротивление изоляции PE-кабеля достигает 5000 МОм·км (данные DKC для Cat 6 F/UTP). Стабильная передача сигнала без токов утечки даже во влажной среде.
- Химическая инертность — HDPE устойчив к нефтепродуктам, кислотам и щелочам. Кабель можно прокладывать в промышленных зонах, вблизи автодорог и нефтехранилищ.
Температура размягчения HDPE по Вика — 120–125 °C, однако рабочий диапазон PE-кабеля ограничен свойствами всей конструкции в сборе: −40…+80 °C для моделей Hyperline и −60…+60 °C для DKC. PE — горючий материал. Прокладка кабеля в PE-оболочке внутри зданий не допускается (ГОСТ 31565-2012).
Конструкция PE-кабеля — от жилы до наружной оболочки
Наружный кабель витая пара в полиэтиленовой оболочке — многослойная конструкция. Каждый элемент решает конкретную задачу:
- Медные жилы — однопроволочные (solid), электролитическая отожжённая медь. Для Cat 5e: 24 AWG, диаметр проводника 0,51 мм. Для Cat 6: 23 AWG, 0,58 мм. Алюминий (CCA) недопустим для наружных трасс — высокое сопротивление и быстрое окисление во влажной среде.
- Изоляция проводников — HDPE (Hyperline) или полиолефин (DKC). Обеспечивает диэлектрическую прочность каждой жилы.
- Свивка пар — 4 пары с фиксированным шагом скрутки, формирующим волновое сопротивление 100 Ом.
- Экран (в моделях F/UTP) — алюминиевая фольга поверх пар. Защищает от внешних электромагнитных помех при прокладке рядом с силовыми линиями.
- Гидрофобный заполнитель (в ряде моделей) — препятствует продольному распространению воды при повреждении оболочки.
- PE-оболочка — наружный слой из светостабилизированного HDPE, чёрный, толщина 0,6 мм (Hyperline Cat 5e U/UTP).
Помимо базовой конструкции, в каталоге представлены специальные исполнения: кабель с несущим металлическим тросом (маркировка SW) для подвесной прокладки и бронированный (ARM) с двойной PE/PE-оболочкой и стальной лентой для подземных трасс. Масса базового PE-кабеля Cat 5e — 28 кг/км, допустимое растягивающее усилие — 110 Н (Hyperline).
Сравнение оболочек витой пары — PE, LDPE, PVC, LSZH
Сравнительная таблица оболочек — 7 параметров
Тип оболочки определяет, где и как прокладывается кабель. Сравнение PE с основными альтернативами по 7 ключевым параметрам:
| Параметр | PE (HDPE) | LDPE | PVC | LSZH | нг(А)-HF |
|---|---|---|---|---|---|
| Назначение | Наружная прокладка | Наружная, сложные трассы | Внутренняя одиночная | Внутренняя групповая | Внутренняя, ЦОД |
| УФ-стойкость | Да (стабилизир.) | Да (стабилизир.) | Нет | Нет | Нет |
| Темп. диапазон | −40…+80 °C | −40…+80 °C | −20…+75 °C | −25…+75 °C | −40…+75 °C |
| Влагозащита | Высокая | Высокая | Низкая | Средняя | Средняя |
| Горючесть | Горюч | Горюч | Горюч | Не распростр. горение | Безгалогенный, не распростр. |
| Прокладка в здании | Запрещена | Запрещена | Одиночная | Групповая | Групповая, ЦОД |
Как выбрать оболочку — алгоритм:
- Наружная трасса по фасаду, в канализации или на подвесе → PE (текущая страница)
- Наружная трасса со сложной геометрией, малый радиус изгиба → LDPE — более гибкий, чем PE/HDPE
- Внутренняя одиночная прокладка в кабельном канале → PVC
- Внутренняя групповая прокладка, социальные объекты → LSZH
- ЦОД, дата-центры, объекты с жёсткими требованиями ПБ → нг(А)-HF
В чём разница между PE и LDPE: PE (HDPE) жёстче — оптимален для стандартных наружных трасс с прямолинейной прокладкой. LDPE мягче и гибче — применяется на сложных маршрутах, где кабель проходит через повороты с малым радиусом изгиба.
Переход PE → нг(А) на вводе в здание — требования ГОСТ
PE — горючий материал. ГОСТ 31565-2012 устанавливает требования пожарной безопасности к кабельным изделиям для зданий и сооружений: внутри допускаются только кабели с маркировкой нг(А) — не распространяющие горение.
На вводе наружного PE-кабеля в здание обязателен переходной узел: PE-кабель (снаружи) → муфта или патч-панель → кабель в оболочке нг(А)-LS или нг(А)-HF (внутри).
Это нормативное требование, а не рекомендация. Заведение PE-кабеля внутрь здания влечёт нарушение ГОСТ 31565-2012, создаёт пожарный риск и приводит к штрафам при проверке технадзора.
Сценарии наружной прокладки витой пары PE
Кабельная канализация — основной сценарий
Витая пара для кабельной канализации — типовое применение PE-кабеля. Кабель протягивается в ПНД-трубах или бетонных лотках между зданиями, колодцами и распределительными шкафами.
Нормативные требования:
- Грунт — дренирующий: скальный, галечный, гравийный (ПУЭ гл. 2.3). Пучинистые и просадочные грунты непригодны для прокладки без дополнительных мер.
- Расстояние от силовых кабелей при параллельной прокладке — не менее 0,5 м (без экранирования).
- Максимальная длина канала СКС — до 100 м, включая патч-корды (ГОСТ Р 53245-2008).
Задача: связать два корпуса предприятия сетью 1 Гбит/с на расстоянии 80 м через существующую кабельную канализацию. Решение: Cat 5e U/UTP PE — базовый вариант, обеспечивающий 1000BASE-T. Доступен в бухтах 305 м (DKC) и 500 м (Hyperline).

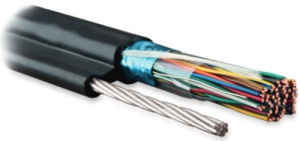

Подвесная прокладка — кабель с тросом (SW)
Для воздушных линий между зданиями и опорами применяется витая пара с тросом — самонесущий PE-кабель со встроенным металлическим несущим элементом (маркировка SW).
Требования к монтажу:
- Крепление к тросу хомутами через каждые 50–70 см.
- Изоляция троса от металлоконструкций с одной стороны — исключает протекание токов из-за разности потенциалов зданий.
- Температура монтажа — не ниже −10 °C.

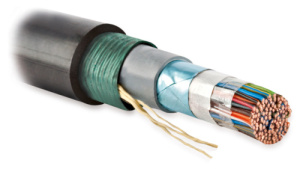

Подземная прокладка — бронированный кабель (ARM)
Бронированная витая пара ARM с двойной PE/PE-оболочкой и стальной лентой — решение для трасс в грунте. Стальная броня защищает от грызунов и локальных механических повреждений. Рабочая температура бронированной модели: −40…+60 °C (Hyperline ARM-серия).
Фасадная и межзданийная магистральная прокладка
Витая пара outdoor PE прокладывается по фасадам зданий, крышам и как backbone-магистраль между строениями. Светостабилизированная PE-оболочка выдерживает прямые солнечные лучи — кабель в PVC-оболочке в аналогичных условиях разрушается за 1–2 сезона.
Межзданийная магистраль — наружная подсистема backbone СКС (ГОСТ Р 53246-2008). Ограничение длины канала: до 100 м, включая патч-корды (ГОСТ Р 53245-2008). Для типовых задач достаточно Cat 5e U/UTP PE. Для магистралей с 10GbE — Cat 6 F/UTP PE.

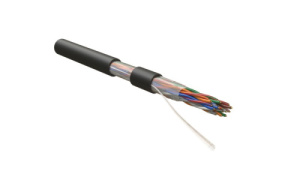

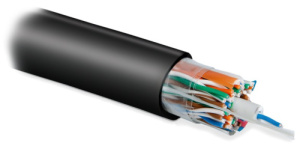

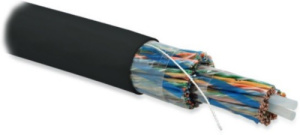

Многопарные магистральные кабели (Cat 3, Cat 5)
Для магистральных телефонных линий, «последней мили» операторов связи и распределительных сетей используются многопарные PE-кабели:
| Категория | Пар | Экран | Конструкция |
|---|---|---|---|
| Cat 3 | 10 | U/UTP | Базовый PE |
| Cat 3 | 10 | F/UTP | Экранированный PE |
| Cat 5 | 10 | U/UTP | Базовый PE |
| Cat 5 | 25 | U/UTP | Базовый PE |
| Cat 3 | 25 | F/UTP | С тросом (SW) |
| Cat 5 | 100 | U/UTP | Базовый PE |
Многопарные кабели поставляются на деревянных барабанах и требуют спецтехники (манипулятор или гидроборт) для разгрузки.
Как выбрать витую пару PE — категория, экранирование, конструкция
Cat 5e или Cat 6 для наружной прокладки — что выбрать
Выбор категории определяется задачей и бюджетом. Сравнение витой пары Cat 5e PE и Cat 6 PE для наружных трасс:
| Параметр | Cat 5e | Cat 6 | Cat 6A |
|---|---|---|---|
| Полоса пропускания | 100 МГц | 250 МГц | 500 МГц |
| Скорость | до 1 Гбит/с | до 10 Гбит/с (55 м) | до 10 Гбит/с (100 м) |
| AWG (жила) | 24 AWG, 0,51 мм | 23 AWG, 0,58 мм | 23 AWG |
Алгоритм выбора:
- Видеонаблюдение (IP-камеры), СКУД на КПП, шлагбаумы, телефония → Cat 5e PE. Этого достаточно для 1000BASE-T и PoE 802.3af/at. Экономия до 30% бюджета на пассивной инфраструктуре по сравнению с Cat 6.
- Магистраль 10GbE между зданиями (до 55 м) → Cat 6 PE.
- Магистраль 10GbE на полные 100 м → Cat 6A PE S/FTP.
U/UTP или F/UTP — когда нужен экран для наружной витой пары
U/UTP (неэкранированный) подходит для большинства наружных сценариев: канализация, фасад, подвес в условиях низкого уровня ЭМП. F/UTP (экранированный фольгой) — при параллельной прокладке рядом с силовыми линиями, трансформаторами, промышленными источниками помех.
S/FTP (экранированный оплёткой + фольгой) — для критичных магистралей 10GbE Cat 6A.
PoE по витой паре PE — питание уличного оборудования
Витая пара PE Cat 5e передаёт не только данные, но и питание уличных устройств по технологии Power over Ethernet:
| Стандарт | Мощность на порт | Применение |
|---|---|---|
| IEEE 802.3af (PoE) | до 15,4 Вт | IP-камеры, датчики |
| IEEE 802.3at (PoE+) | до 25,5 Вт | PTZ-камеры, наружные точки доступа |
| IEEE 802.3bt (PoE++) | до 90 Вт | Камеры с обогревом, LED-панели |
Cat 5e U/UTP PE покрывает стандарты 802.3af и 802.3at — этого достаточно для большинства уличных IP-камер и наружных точек доступа Wi-Fi. Для 802.3bt (до 90 Вт) рекомендуется Cat 6 F/UTP PE — подтверждено для DKC Cat 6 F/UTP PE (23 AWG, 0,58 мм, поддержка 10GBASE-T и PoE 802.3bt).
Ассортимент витой пары PE — Hyperline и DKC в каталоге СТ-Групп
Hyperline — линейка PE-кабелей для наружной прокладки
Все кабели Hyperline — витая пара PE Hyperline в каталоге СТ-Групп:
- Категории: Cat 3, Cat 5, Cat 5e, Cat 6A.
- Экранирование: U/UTP (базовые), F/UTP (экранированные), S/FTP (Cat 6A).
- Количество пар: 4, 10, 25, 100.
- Конструкции: базовый PE, с тросом (SW), бронированный (ARM), с двойным тросом.
Характеристики базовой модели Hyperline Cat 5e U/UTP PE (4 пары):
| Параметр | Значение |
|---|---|
| Проводник | Медь электролитическая отожжённая, solid, 24 AWG (0,51 мм) |
| PE-оболочка | Светостабилизированный HDPE, чёрный, толщина 0,6 мм |
| Диаметр кабеля | 5,5 мм |
| Масса | 28 кг/км |
| Растягивающее усилие | до 110 Н |
| Температура эксплуатации | −40…+80 °C |
| Скорость | до 1 Гбит/с (100 МГц) |
| Бухта | 500 м |
| Гарантия | 15 лет компонентная |
DKC — линейка PE-кабелей для наружной прокладки
Все кабели DKC — витая пара PE DKC:
- Категории: Cat 5E, Cat 6.
- Экранирование: U/UTP, F/UTP.
- Количество пар: 4.
- Исполнения: базовый PE, светостабилизированный ПЭ, для одиночной прокладки (PV-серия).

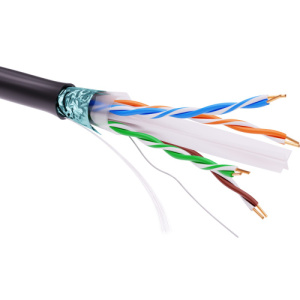

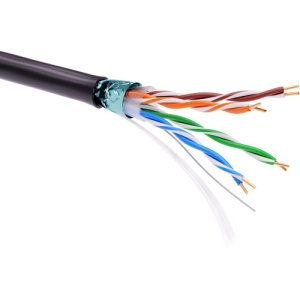

Характеристики модели DKC Cat 6 F/UTP PE (4 пары):
| Параметр | Значение |
|---|---|
| Проводник | Медь, 23 AWG (0,58 мм), сечение 0,259 мм² |
| Оболочка | Полиолефин (ПЭ), светостабилизированный, чёрный |
| Диаметр кабеля | 6,8 мм |
| Масса | 45 кг/км |
| NVP | 68% |
| Волновое сопротивление | 100 Ом |
| Температура эксплуатации | −60…+60 °C |
| Температура монтажа | не ниже −10 °C |
| Скорость | 10GBASE-T |
| PoE | IEEE 802.3af, 802.3at, 802.3bt |
| Радиус изгиба | ≥10 наружных диаметров |
| Бухта | 305 м |
| Стандарты | ISO 11801-1, IEC 61156-5, TIA/EIA-568.2-D, EN 50173 |
Типичные ошибки при монтаже наружной витой пары PE
7 ошибок монтажа — последствия и правильные решения
| № | Ошибка | Последствие | Правильное решение |
|---|---|---|---|
| 1 | PVC-кабель на улице вместо PE | Разрушение оболочки от УФ и влаги за 1–2 сезона, обрыв связи | Кабель в PE-оболочке (светостабилизированный HDPE) |
| 2 | PE-кабель заведён внутрь здания | Нарушение ГОСТ 31565-2012, пожарный риск, штраф при проверке | Переход на нг(А)-LS или нг(А)-HF через муфту или патч-панель на вводе |
| 3 | Монтаж при температуре ниже −10 °C | Хрупкость PE-оболочки, микротрещины, потеря герметичности | Выполнять монтаж при температуре не ниже −10 °C |
| 4 | Радиус изгиба менее 10 наружных диаметров | Нарушение геометрии пар, деградация характеристик сигнала | Минимальный радиус изгиба ≥10 Ø кабеля (для Ø 5,5 мм — не менее 55 мм) |
| 5 | Экранированный кабель на подвесе без заземления | Экран работает как антенна, усиливает наводки вместо защиты | U/UTP PE для подвесных линий без контура заземления |
| 6 | CCA (омеднённый алюминий) вместо меди для PoE | Перегрев жил, просадка напряжения на морозе, отключение устройств | Только чистая медь Cu, 24 AWG (0,51 мм) |
| 7 | Нет перехода PE → нг на вводе в здание | Нарушение пожарной безопасности, предписание технадзора на демонтаж | Муфта или патч-панель + нг-кабель на вводе |
Три ошибки из семи (№ 2, 5, 7) связаны не с качеством кабеля, а с нарушением правил его применения. PE-кабель — надёжное решение для наружных трасс при соблюдении нормативов и рекомендаций производителя по монтажу.
Витая пара PE для тендеров и проектов СКС
Документация для тендеров по 44-ФЗ и 223-ФЗ
Для участия в государственных и коммерческих торгах на поставку наружного кабеля СТ-Групп предоставляет полный пакет документов:
- Сертификаты соответствия — ГОСТ Р 54429-2011 (кабели связи для цифровых систем), ГОСТ 16336-2013 (полиэтиленовые композиции для кабельной промышленности).
- Декларации ТР ЕАЭС — подтверждение соответствия техническому регламенту.
- Форма 2 — конкретные показатели товара для заявки по 44-ФЗ.
- Авторизационные письма (MAF) — от Hyperline и DKC, подтверждающие официальный канал поставки.
- Закрывающие документы — КС-2/КС-3 для сдачи выполненных работ технадзору.
Тендерный отдел выполняет экспертную защиту заявки: переводит сленговые запросы в номенклатуру ГОСТ Р 54429-2011. Например, «уличная воздушка» в тендерной документации — это «кабель связи симметричный в полиэтиленовой оболочке для наружной прокладки». Подбираем аналоги ушедших западных брендов из линеек Hyperline и DKC строго в рамках спецификации — с подтверждением соответствия стандартам ISO 11801-1, TIA/EIA-568.2-D, EN 50173, ГОСТ Р 53245 и ГОСТ Р 53246.
Регистрация проекта и гарантия вендора
При закупке витой пары PE оптом под проект СТ-Групп регистрирует объект у производителя:
- Hyperline: 15-летняя системная гарантия при регистрации проекта. Приоритет в производстве и резерв дефицитных позиций (экранированные F/UTP, самонесущие SW, бронированные ARM).
- DKC: Project Price Protection — фиксация цен на срок проекта. Стандарты ISO 11801-1 и IEC 61156-5 для проектной документации.
Регистрация проекта защищает спецификацию от демпинга конкурентов, предлагающих CCA или кабели без УФ-защиты. Дополнительная оптимизация сметы: замена отдельного кабеля + крепёжного троса на самонесущий PE-кабель Hyperline SW-серии — экономия до 40% на монтажных работах воздушных линий.
Почему СТ-Групп — ваш B2B-партнёр по кабелю витая пара PE
Инженерная поддержка и подбор кабеля
СТ-Групп — официальный дистрибьютор Hyperline, DKC, ITK, Legrand, EuroLAN и SPL с опытом более 10 лет на рынке пассивной сетевой инфраструктуры. Инженерный отдел решает задачи, выходящие за рамки типовой отгрузки:
- Расчёт PoE-бюджета для уличных устройств с учётом падения напряжения на длинных трассах при отрицательных температурах.
- Подбор конструкции PE-кабеля под условия объекта: базовый для канализации, SW для подвеса, ARM для грунта.
- Проверка системной совместимости: кабель для СКС наружный + всепогодный шкаф + модули грозозащиты от одного вендора.
- Составление спецификаций (BOM) с указанием категорий и типов кабеля, ссылками на ГОСТы для тендеров.
- Нормативное обоснование выбора PE-оболочки для пояснительных записок и проектной документации.
Логистика — доставка по Москве и МО
Поставки витой пары PE оптом в Москве и Московской области — собственной логистикой СТ-Групп:
- Консолидация грузов (One-stop delivery): бухты PE-кабеля, барабаны с многопарными кабелями, активное оборудование и модули грозозащиты — одним рейсом.
- Спецтехника: гидроборт и манипулятор для тяжёлых барабанов (500+ кг) с многопарными и бронированными PE-кабелями.
- Just-in-Time: доставка строго к началу монтажных работ. Дорогостоящие медные кабели не лежат без присмотра на открытой стройке.
- Бережная перевозка: контроль укладки для сохранения геометрии свивки пар и целостности PE-оболочки (толщина 0,6 мм). Деформация бухты при транспортировке ведёт к микротрещинам оболочки и нарушению характеристик сигнала.
- Документы с доставкой: полный комплект паспортов и сертификатов (ГОСТ Р 54429-2011, ГОСТ 16336-2013, декларации ТР ЕАЭС) передаётся водителем для немедленной сдачи входного контроля.
Материал проверен руководителем инженерного отдела СТ-Групп. Страница отдела проектировки.
FAQ — Частые вопросы о витой паре PE
Что такое витая пара PE и для чего она используется?
PE (полиэтилен высокой плотности, HDPE) — материал наружной оболочки кабеля, предназначенного строго для уличной прокладки: кабельная канализация, подвесной монтаж на тросе, прокладка по фасадам и в грунте (бронированный ARM). PE-оболочка защищена от ультрафиолета углеродным стабилизатором. Рабочий температурный диапазон: от −40 до +80 °C (Hyperline), от −60 до +60 °C (DKC). Прокладка внутри зданий запрещена — PE горюч (ГОСТ 31565-2012).
Почему витая пара PE запрещена для прокладки внутри зданий?
PE — горючий материал, не имеющий сертификата нг(А). ГОСТ 31565-2012 требует применения внутри зданий кабелей с нераспространяющей горение оболочкой: нг(А)-LS или нг(А)-HF. На вводе PE-кабеля в здание обязателен переход через муфту или патч-панель на кабель с нг-оболочкой.
Какую категорию витой пары PE выбрать — Cat 5e или Cat 6?
Cat 5e (100 МГц, до 1 Гбит/с) — достаточно для видеонаблюдения, СКУД, телефонии и PoE 802.3af/at. Cat 6 (250 МГц, до 10 Гбит/с на 55 м) — для высоконагруженных магистралей и 10GBASE-T. Cat 6A (500 МГц) — полноценные 10 Гбит/с на 100 м. Для типовых задач видеонаблюдения Cat 5e PE экономит до 30% бюджета на пассивной инфраструктуре.
Чем отличается витая пара PE от PVC?
PE — для наружной прокладки. Светостабилизированный HDPE устойчив к ультрафиолету, работает при −40…+80 °C, чёрного цвета. PVC — для внутренней прокладки. PVC-оболочка разрушается от солнечных лучей и мороза за 1–2 сезона. Применять PVC-кабель на улице — гарантированный выход линии из строя.
Чем PE отличается от LDPE оболочки?
PE (HDPE) — жёсткий, оптимален для стандартных прямолинейных наружных трасс. LDPE — гибкий, для сложных маршрутов с малым радиусом изгиба и частыми поворотами. HDPE: плотность 0,941–0,965 г/см³, линейная молекулярная структура. LDPE: плотность 0,915–0,930 г/см³, разветвлённая структура. Оба материала предназначены для наружной прокладки и защищены от ультрафиолета.
Какие ошибки чаще всего допускают при монтаже уличной витой пары?
Семь типовых ошибок: PVC-кабель на улице (разрушается за 1–2 сезона), PE-кабель внутри здания (нарушение ГОСТ 31565-2012), монтаж при температуре ниже −10 °C (трещины PE-оболочки), нарушение минимального радиуса изгиба (≥10 наружных диаметров), экран без заземления на подвесе (антенный эффект), CCA вместо меди для PoE (перегрев), отсутствие перехода PE → нг на вводе.
Какие документы нужны на витую пару PE для тендера?
Сертификаты соответствия ГОСТ Р 54429-2011 и ГОСТ 16336-2013, декларации ТР ЕАЭС, Форма 2 (конкретные показатели товара), авторизационные письма (MAF) от Hyperline и DKC. Для закрытия работ — КС-2/КС-3. СТ-Групп обеспечивает полное тендерное сопровождение по 44-ФЗ и 223-ФЗ: подбор аналогов, экспертизу ТЗ, подготовку документов.
Какая максимальная длина канала из витой пары PE?
До 100 м, включая патч-корды (ГОСТ Р 53245-2008). Это ограничение действует для всех категорий — Cat 5e, Cat 6, Cat 6A — и для всех типов оболочек. Актуально и для наружных магистралей СКС между зданиями. При приближении к лимиту 100 м рекомендуется кабель с медной жилой (24 AWG, 0,51 мм, solid) — CCA на предельных расстояниях гарантированно даст деградацию сигнала.
Витая пара — другие типы оболочек
- LDPE — гибкая, для сложных наружных трасс
- PVC — для внутренней одиночной прокладки
- LSZH — для внутренней групповой прокладки
- нг(А)-LS — нераспространяющая горение
- нг(А)-HF — безгалогенная, для ЦОД
- нг(А)-FRHF — огнестойкая безгалогенная
- нг(А)-FRLS — огнестойкая с пониженным дымовыделением
- PU — полиуретановая
- SHF1 — специальная
- SHF2 — специальная
Нормативные документы и источники
Технические данные на этой странице подтверждены действующими стандартами и официальными спецификациями производителей.
- ГОСТ Р 54429-2011 — Кабели связи симметричные для цифровых систем передачи
- ГОСТ 16336-2013 — Композиции полиэтилена для кабельной промышленности
- ГОСТ 31565-2012 — Кабельные изделия. Требования пожарной безопасности
- ГОСТ Р 53246-2008 — Системы кабельные структурированные. Проектирование
- ГОСТ Р 53245-2008 — Системы кабельные структурированные. Монтаж и испытания
- ГОСТ Р 58238-2018 — Слаботочные кабельные системы. Нормы проектирования
- ПУЭ гл. 2.3 — Кабельные линии напряжением до 220 кВ
